1320604630 Atlas Copco

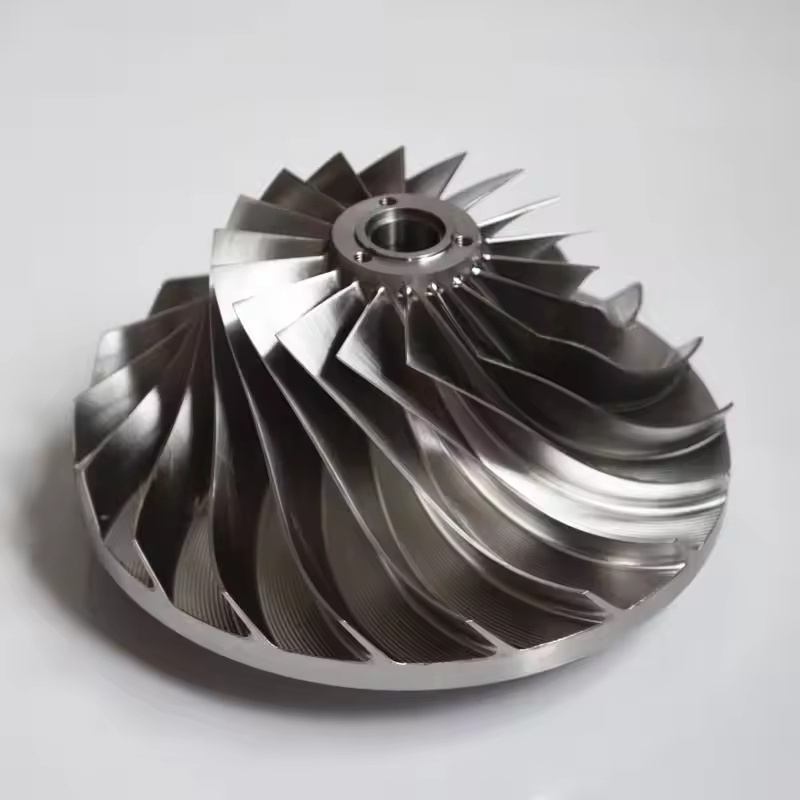

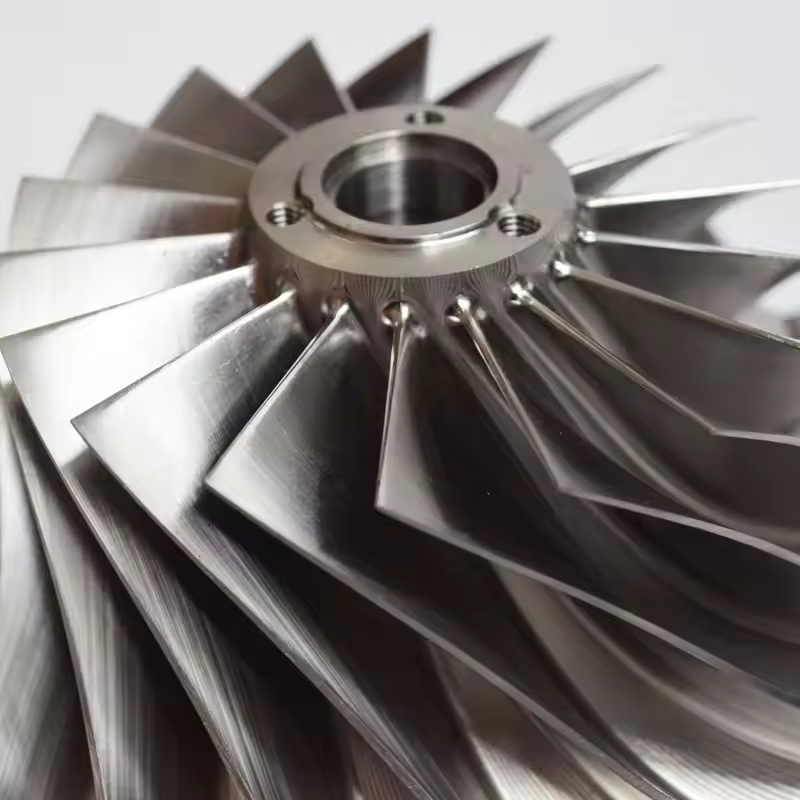

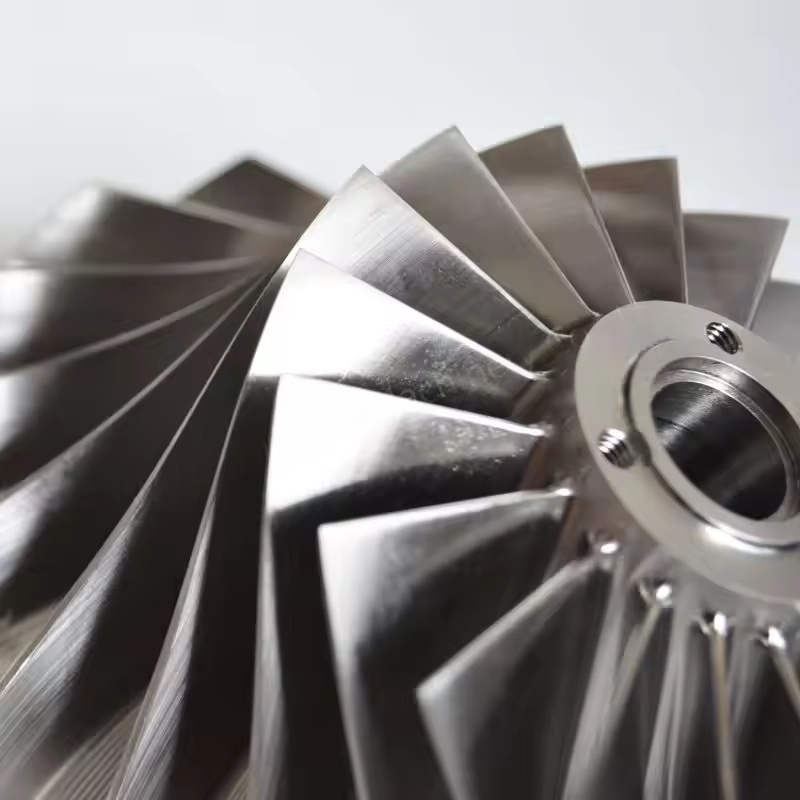

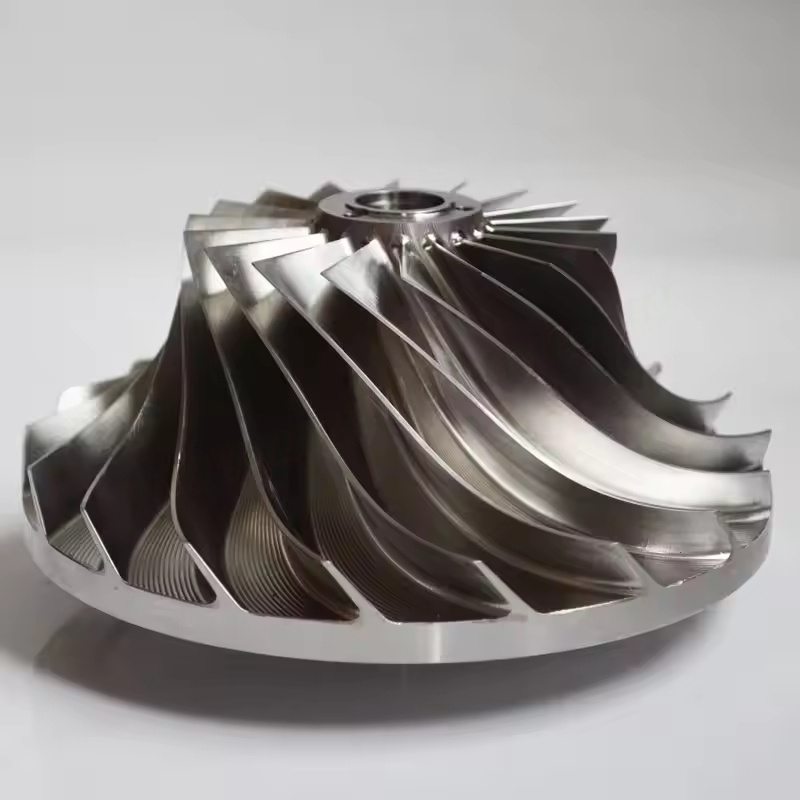

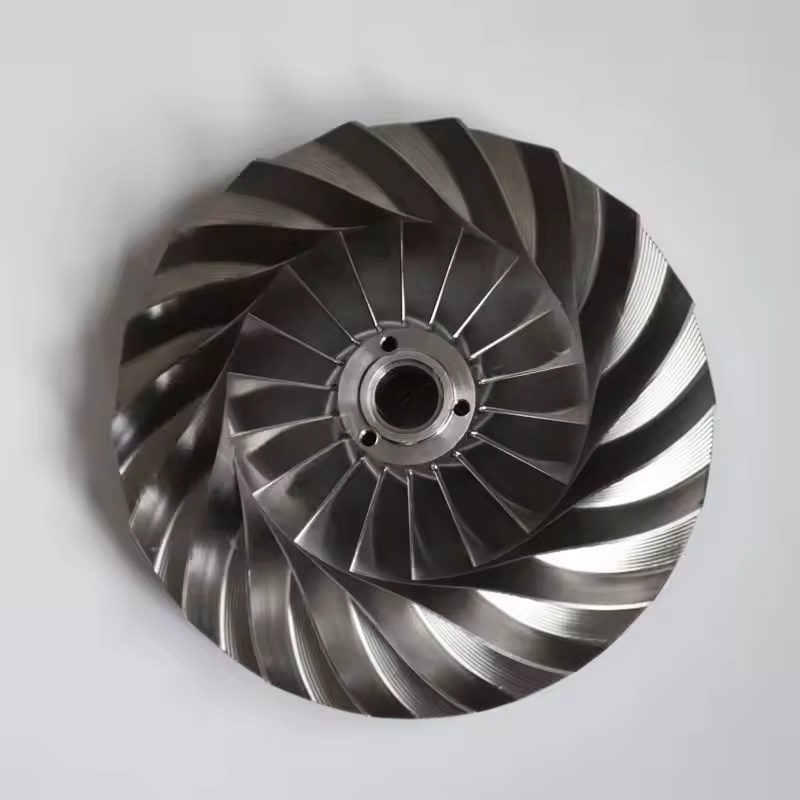

Skovlhjulet af snekkegearhjulstypen i Atlas Copcos centrifugalluftkompressorer. 1. Kernefunktion

Løbehjulet roterer med høj hastighed (typisk tusinder til titusindvis af omdrejninger i minuttet), ved hjælp af centrifugalkraft til at accelerere og komprimere luften, der kommer ind i løbehjulet, og omdanner mekanisk energi til gassens kinetiske energi og trykenergi, som er nøgleleddet for at opnå luftkompression. I flertrinskompressionsstrukturen af ​​centrifugalluftkompressorer skal pumpehjulet kombineres med diffusorer, bøjninger og andre komponenter for gradvist at øge gastrykket til målværdien.

2. Høj-aluminium impeller egenskaber

Materiale fordele: Lavet af højstyrke aluminium (såsom aerospace-grade aluminium), det har egenskaberne lav densitet og let vægt, hvilket kan reducere inertikraften og akselbelastningen betydeligt under pumpehjulets rotation, reducere energitab og er velegnet til medium og lavt tryk, mellemhastigheds arbejdsforhold.

Forarbejdningsydelse: Aluminium er let at forarbejde til form og kan realisere komplekse bladoverfladedesigns (såsom bagudbuede blade), optimere luftstrømskanalen, reducere flowtab og forbedre kompressionseffektiviteten.

Anvendelsesscenarier: Anvendes ofte i mellem- og laveffekt centrifugalluftkompressorer eller i scenarier, hvor der er højere krav til udstyrs letvægt og energiforbrugskontrol.

3. Metal pumpehjuls egenskaber

Materialevalg: Brug for det meste højstyrkelegeret stål (såsom chrom-molybdænstål, nikkel-baserede legeringer) eller titanlegeringer, med fremragende højtemperatur- og højtryksbestandighed, mekanisk styrke og træthedsbestandighed langt højere end aluminium, der er i stand til at modstå højere rotationsbelastning.

Tilpasningsevne til arbejdsbetingelser: Velegnet til store centrifugalluftkompressorer med høj rotationshastighed og højt kompressionsforhold eller industrielle miljøer med højere middeltemperatur og sporurenheder (såsom i den kemiske industri og kraftindustrien), der er i stand til at modstå hårde mekaniske og termiske belastninger i lang tid.

Stabilitet: Metalmaterialet har bedre stivhed, stærkere vibrationsdæmpningsevne under højhastighedsrotation, hvilket hjælper med at reducere støjen fra enheden og forlænge levetiden af ​​relaterede komponenter såsom lejer.

4. Design og fremstilling funktioner

Aerodynamisk optimering: Formen af ​​pumpehjulsbladene (såsom hældning fremad, bagudbøjning, radial), indløbs- og udløbsvinkler, hjuldiameter osv. er alle optimeret gennem simulering af fluiddynamik (CFD) for at sikre jævn luftstrøm, reducere hvirvel- og stødtab og forbedre isoleringseffektiviteten.

Præcisionsbearbejdning: Brug fem-akset forbindelsesbehandling, overordnet smedning osv., for at sikre størrelsesnøjagtigheden og dynamisk balanceydelse af pumpehjulet, undgå vibrationer, der overstiger standarder på grund af ujævn massefordeling og sikre sikker drift.

Korrosionsbehandling: Nogle metalløbehjulsoverflader vil gennemgå forkromning, keramisk sprøjtning osv. For at øge korrosionsbestandigheden og slidstyrken, velegnet til trykluftmiljøer med højere fugtindhold eller let korrosivitet.
