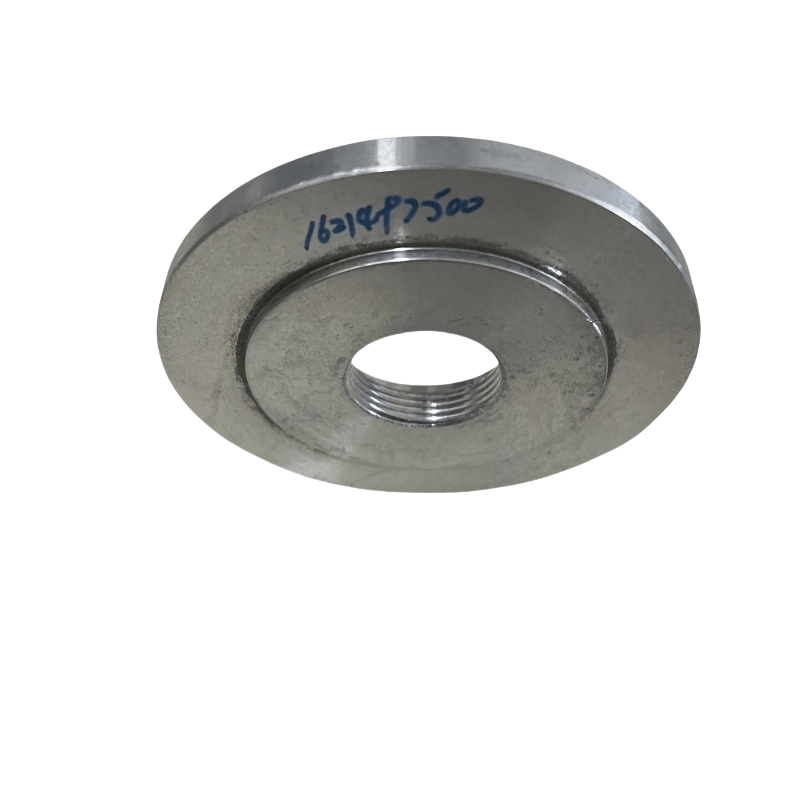

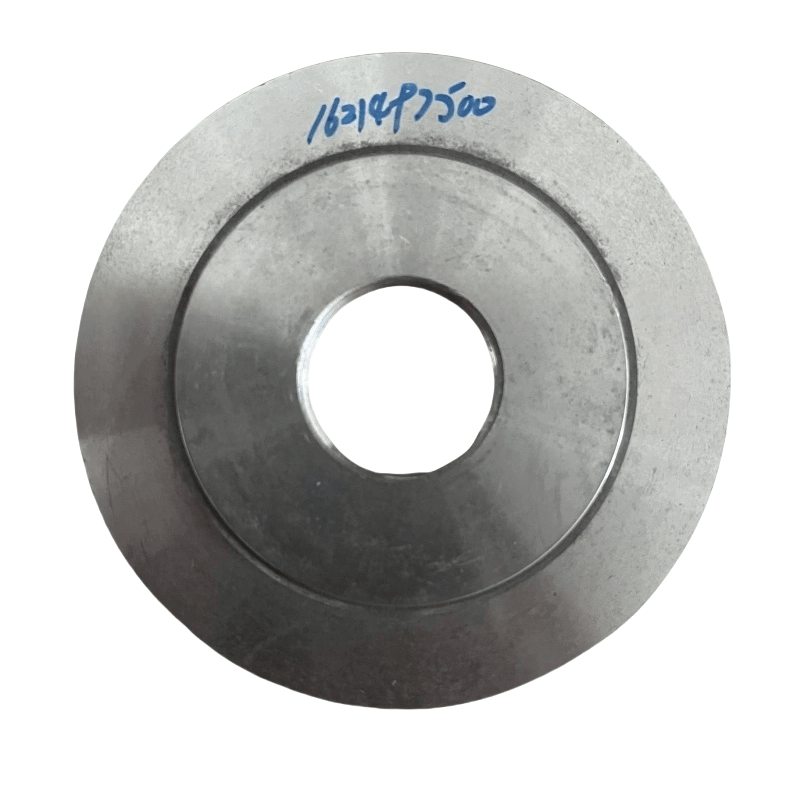

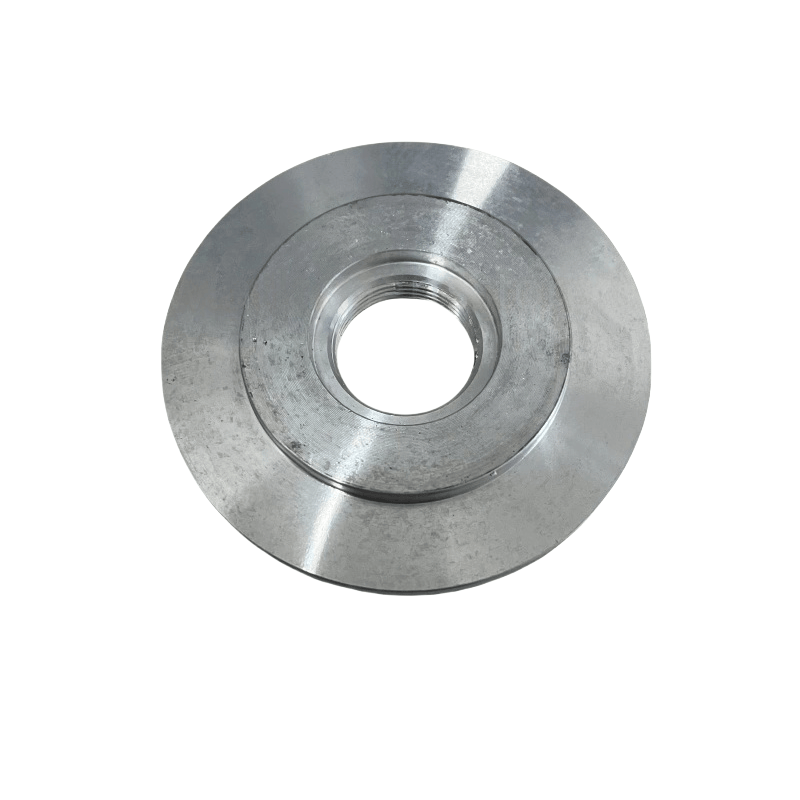

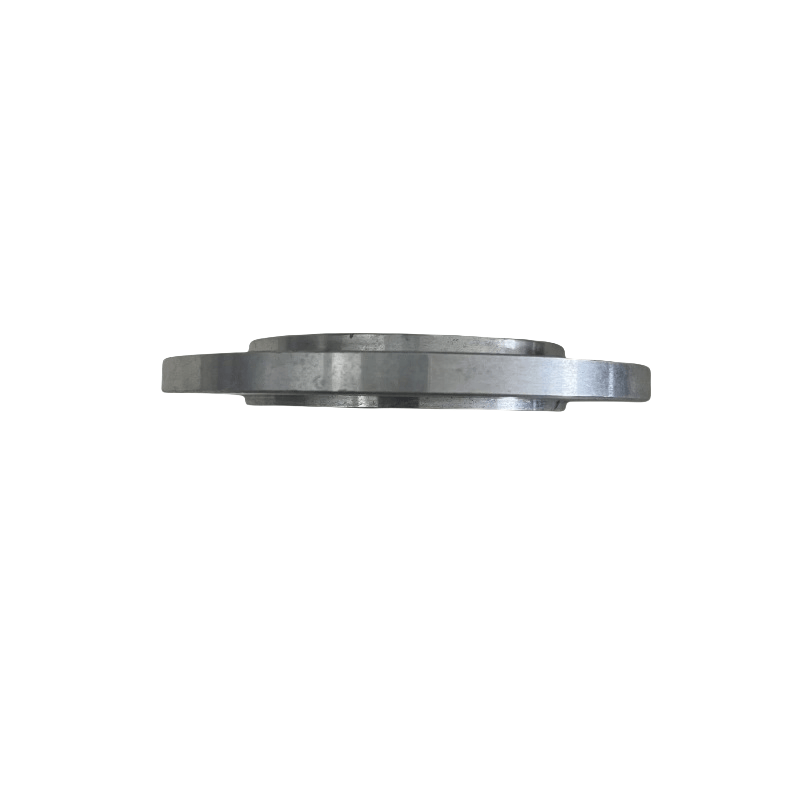

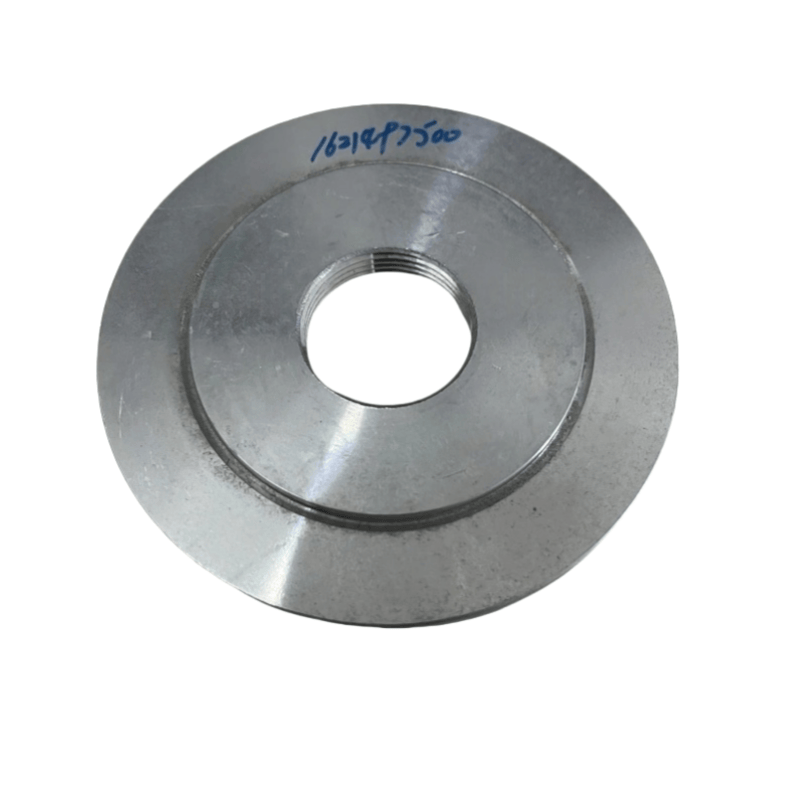

Atlas Copco Air Compressor Trykventil Dækplade Hovedfunktioner
Forsegling og trykleje: Det er forseglet med ventilkroppen gennem tætningselementer (såsom pakninger, O-ringe), der danner et lukket hulrum, der kan modstå trykket af trykluft (normalt i overensstemmelse med systemets arbejdstryk, 0,7 ~ 1,6 MPa), hvilket forhindrer gaslækage.
Beskyttelse af interne komponenter: Det dækker og beskytter de interne komponenter i trykventilen (såsom ventilkerner, fjedre, membraner osv.) For at forhindre støv, olie og andre urenheder i at komme ind og påvirke ventilens følsomhed.
Fiksering og positionering: Det er fastgjort til ventilkroppen med bolte for at sikre, at de interne komponenter (såsom fjedre, ventilkerner) er i den rigtige position, hvilket garanterer nøjagtigheden af trykventilens drift.
Hjælp til transmission af tryk: Nogle dækplader er designet med trykfølende huller eller kanaler, som kan overføre systemtrykket til membranen eller stemplet inde i ventilen, hvilket hjælper med realiseringen af trykreguleringsfunktioner.
Fælles strukturer og funktioner
Strukturel sammensætning:
Hovedlegeme: Mest lavet af metalplader (såsom støbejern, aluminiumslegering, kulstofstål) gennem stempling eller støbning, med en vis tykkelse (normalt 3 ~ 10 mm) for at sikre trykbærende kapacitet.
Forbindelseshuller: Flere bolthuller er fordelt omkreds til fiksering med ventilkroppen; Centret kan have et observationshul (med en gennemsigtig dækning) eller en trykgrænseflade.
Forsegling af rille: Den ledoverflade mellem dækpladen og ventilkroppen har normalt en ringformet forseglings rille til installation af pakninger eller O-ringe.
Klassificering (ved tilsvarende trykventiltype):
Tryk Vedligeholdelse af ventilafdækningspladen: Installeret på trykket vedligeholdelse af ventil ved udløbet af olie-gasseparatoren modstår den det indre tryk fra separatoren for at sikre, at systemet etablerer tilstrækkeligt tryk, før trykluft kan udsendes.
Aflæsningsventilafdækningsplade: Bruges til at kontrollere belastningen/aflæsning af luftkompressoren, dækpladen skal samarbejde med en membran eller stempel for at transmittere tryksignaler og opnå åbningen og lukningen af ventilen.
Sikkerhedsventilafdækningsplade: Beskytter fjeder- og ventilkernen inde i sikkerhedsventilen for at sikre, at sikkerhedsventilen pålideligt kan hoppe og lindre trykket, når overtryk forekommer.
Nøgleparametre og materialer
Kerneparametre:
Dimensioner: Den ydre diameter, diameteren af bolthuldistributionscirklen og størrelsen på tætningsrillen skal matches fuldt ud med ventilkroppen for at sikre, at installationsforseglingen.
Trykbærende kapacitet: Den skal opfylde arbejdstrykket for den tilsvarende trykventil (såsom sikkerhedsventilafdækningspladen skal modstå mere end 1,1 ~ 1,2 gange systemet vurderet tryk).
Overfladnøjagtighed: Den fælles overflades fladhed og ruhed skal opfylde standarderne (normalt fladheden ≤ 0,1 mm/m, ruhed RA ≤ 3,2 μm), hvilket undgår lækage på grund af dårlig vedhæftning.
Almindelige materialer:
Støbejern (HT250): lave omkostninger, god stivhed, egnet til lavt tryk (≤1mpa), ikke-ætsende miljøer.
Aluminiumslegering (ADC12): Let vægt, korrosionsbestandig, ofte brugt i mellemstore luftkompressorernes trykventiler.
Carbon Steel (Q235 eller 45# stål): Høj styrke, velegnet til højtryks (> 1MPa) trykventiler, nogle har brug for galvanisering eller maleri til forebyggelse af rust.
