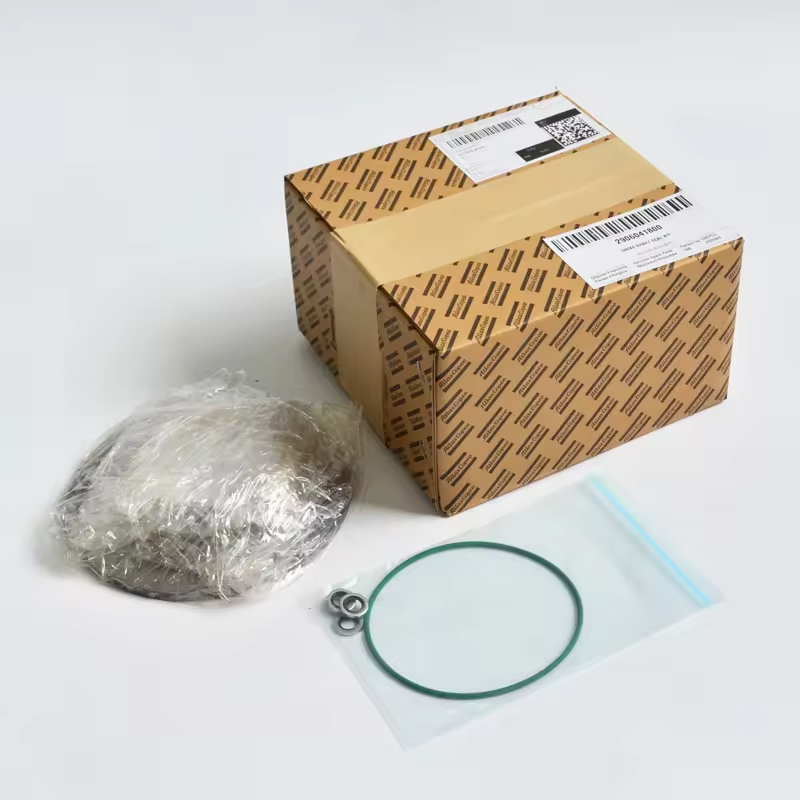

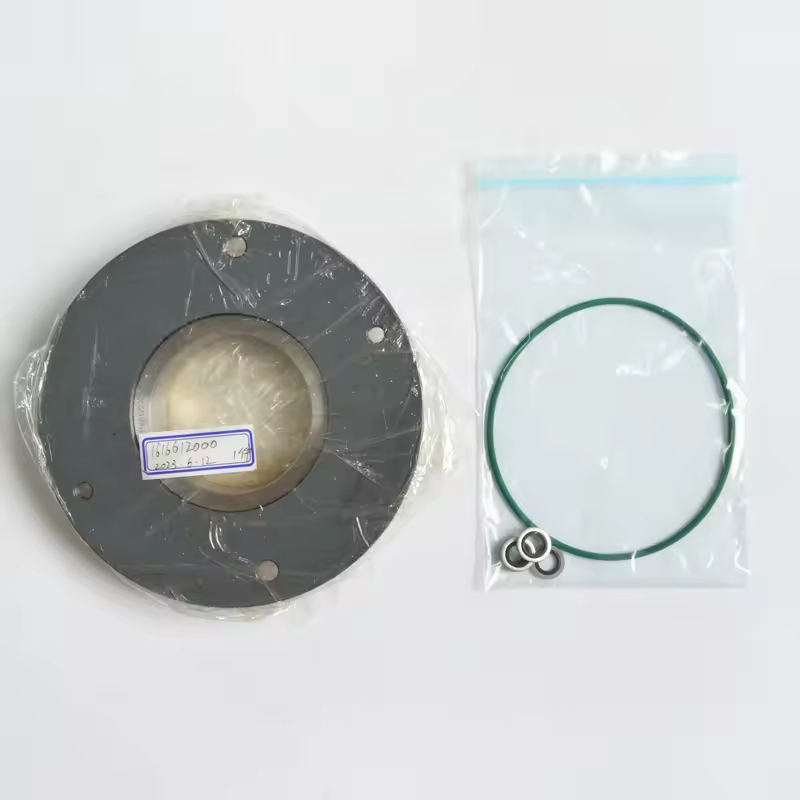

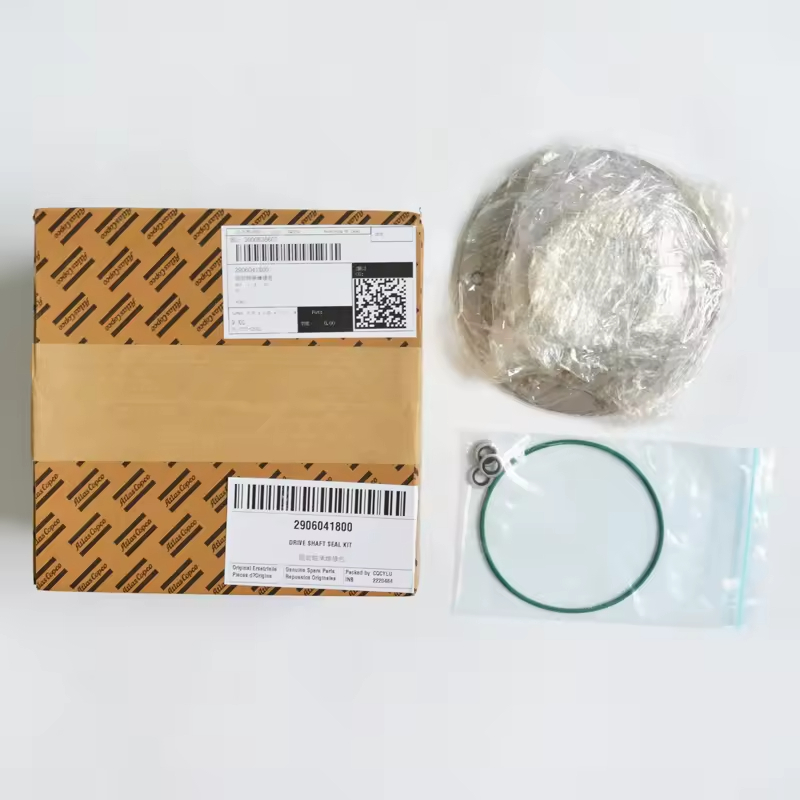

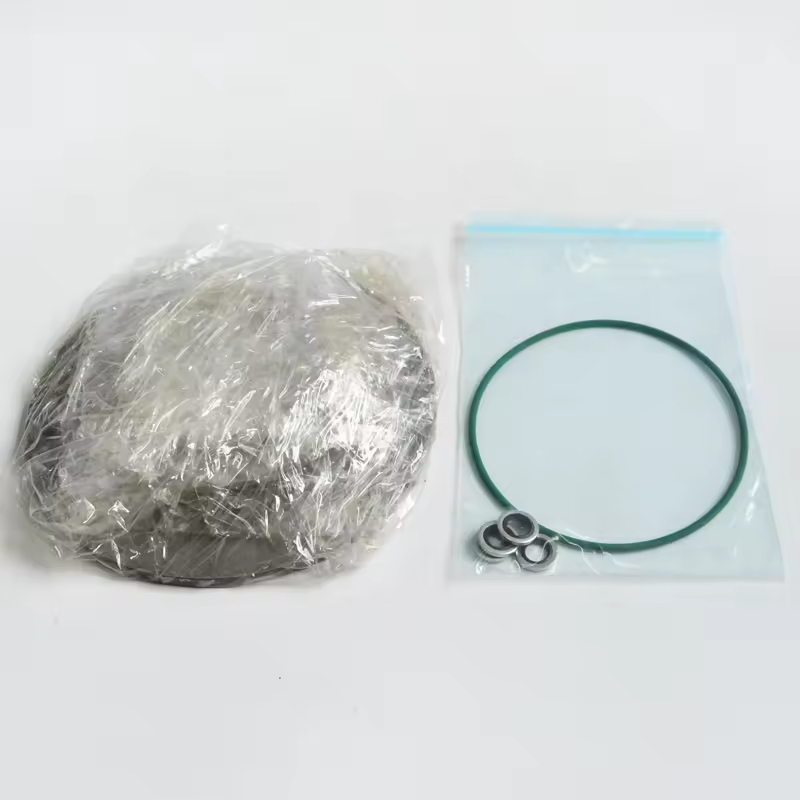

Kernekomponenterne i transmissionsakselforseglingssæt til Atlas Copco Air -kompressorer

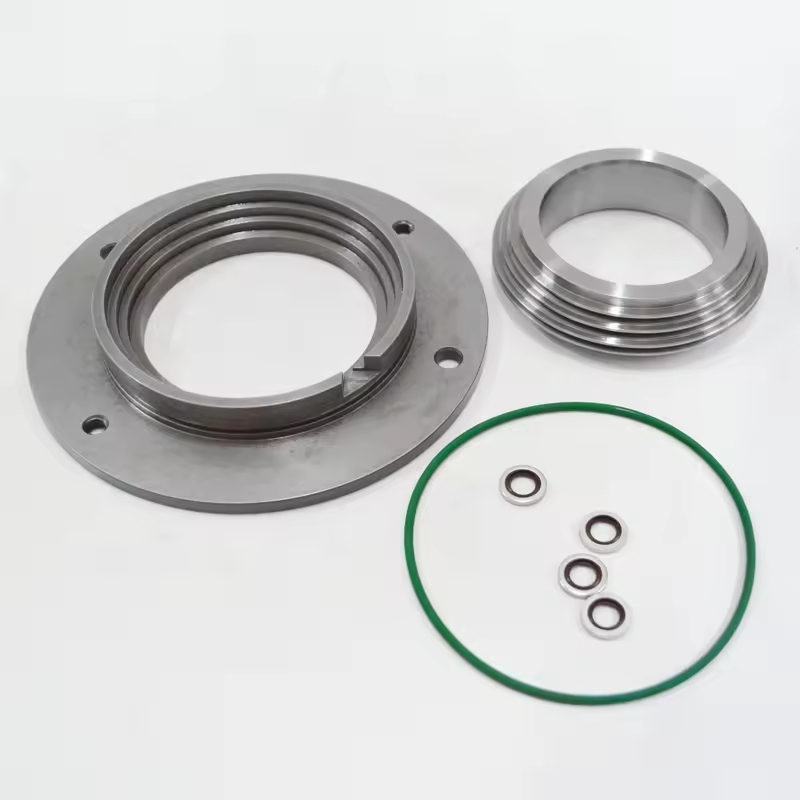

Afhængig af modellen inkluderer den normalt:
Hovedolieforsegling (indrammet gummiolieforsegling eller polytetrafluorethylenolieforsegling, oliebestandig, temperaturbestandig)
Støvforsegling (forhindrer eksterne urenheder i at komme ind)
Magnetisk bøsning (nogle modeller er udstyret, hvilket reducerer direkte slid mellem skaftet og tætningen)
O-ring eller forseglingspakning (hjælpeforsegling, egnet til installationsoverfladen af huset)
Installationsværktøjer (nogle originale sæt indeholder specielle demonterings- og monteringshylser)
Applikationsfunktioner og tekniske krav
Materiel kompatibilitet:
Olie-smurt modeller (såsom GA-serie): Olieforseglingerne bruger for det meste nitrilgummi (NBR) eller fluororubber (FKM), der er i stand til at modstå mineralolie og arbejdsemperaturer på 100-120 ℃
Oliefrie modeller (såsom ZR-serie): Brug EPDM- eller PTFE-materialer til fødevarer til at undgå kontaminering af trykluften
Store enheder (såsom GA90 og derover) kan bruge en kombineret tætningsstruktur til at afbalancere højt tryk og høje rotationshastighedsscenarier
Performance -parametre:
Anvendelig akseldiameter: Afhængig af transmissionsakslespecifikationen er det fælles interval φ25-φ60mm
Arbejdstryk: Generelt tåler 0-16bar (standardmodeller) eller højere tryk (højtryksmodeller)
Hastighedstilpasning: opfylder de dynamiske tætningskrav under den nominelle rotationshastighed for kompressoren (generelt 1500-3000 o / min)
Udskiftnings- og vedligeholdelsespunkter
Model Matching:
Det er nødvendigt at vælge luftkompressormodellen (f.eks. GA11, GA37, GX7 osv.) Og transmissionsakselspecifikationen. Forseglingsdimensionerne i forskellige serier varierer meget
Det anbefales at henvise til maskinens serienummer for at forespørge det originale fabriksdelenummer for at sikre, at læbe -strukturen i olietætningen og installationsdybden matcher
Installationsforholdsregler:
Før udskiftning, tøm smøreolien, rengør akseloverfladen og installationssædet, fjern slidmærker eller burrs
Når du installerer, skal du bruge specialværktøjer til at trykke på, undgå deformation af olieforseglingslæben (forbød strengt banking)
Læben skal coates med en lille mængde ren smøreolie (oliemodeller) eller specielt smørefedt (oliefrie modeller)
