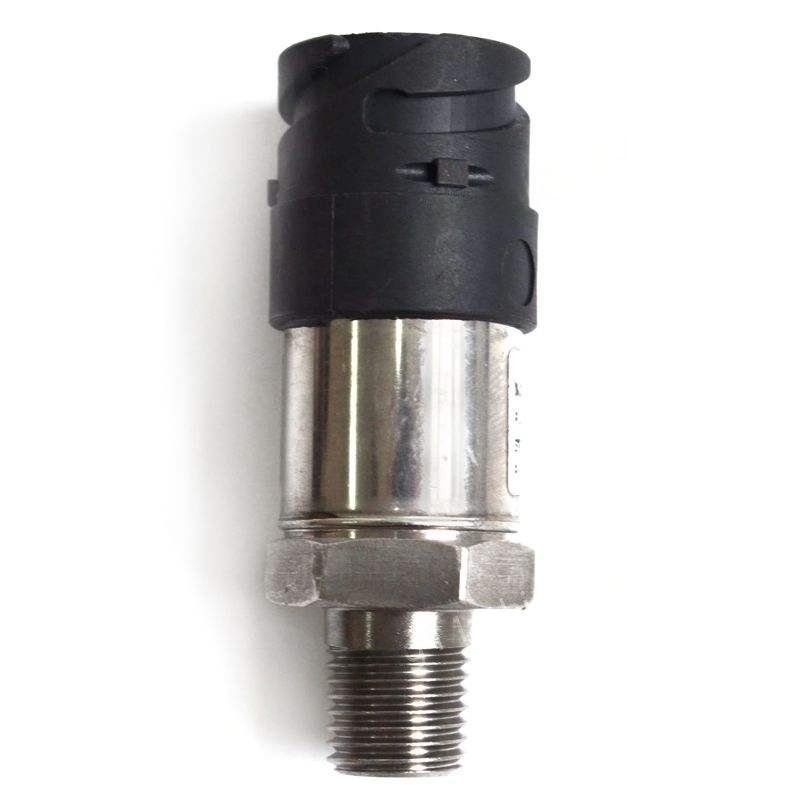

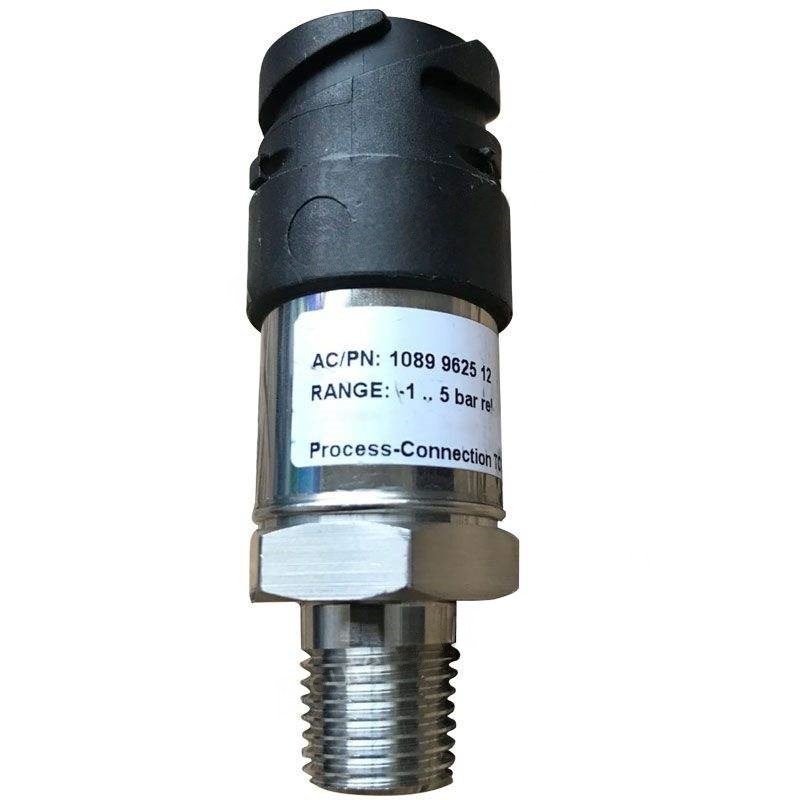

1089962512 Atlas Copco Sensor Press Parts

I. Arbejdsprincip

Driften af ​​trykføleren er baseret på konvertering af fysiske effekter. Der er tre almindelige typer:

Piezoresistiv effekt: Modstandsværdien af ​​halvledermaterialer (såsom silicium) ændres, når de udsættes for pres. Modstandsændringen omdannes til et spændingssignal gennem en Wheatstone Bridge.

Piezoelektrisk effekt: Visse krystaller (såsom kvarts) genererer afgifter, når de udsættes for kraft. Ladningsmængden måles for indirekte at opnå trykværdien.

Kapacitiv effekt: Trykændringer får afstand mellem kondensatorplader til at ændre sig og derved forårsage en ændring i kapacitansværdi, som derefter omdannes til et elektrisk signal.

III. Kerneapplikationsscenarier

Trykkontrol: Oprethold trykket fra opbevaringstanken inden for det indstillede interval (såsom 0,6 - 0,8 MPa), losser automatisk, når trykket når den øvre grænse, og genstart, når det falder under den nedre grænse.

Sikkerhedsbeskyttelse: Overvåg udstødningstrykket. Når trykket overstiger grænsen, skal du udløse sikkerhedsventilen eller nedlukningen for at forhindre eksplosionsrisici.

Optimering af energieffektivitet: Ved at overvåge trykforskellen mellem indløbet og udløbet, beregne kompressionsforholdet og justere motorkraften for at opnå energibesparelse.

Fejldiagnose: Unormale tryksvingninger (såsom pludselig trykfald) kan indikere lækage- eller ventilfejl.

Iv. Nøgleparametre til valg

Målingsområde: Vælg baseret på arbejdstrykket for luftkompressoren. Generelt er det 1,5 - 2 gange arbejdstrykket (for eksempel hvis arbejdstrykket er 0,8 MPa, skal du vælge et interval på 0 - 1,6 MPa).

Nøjagtighedskvalitet: Industriel kvalitet bruger ofte ± 0,5% FS, mens laboratorium eller medicinsk udstyr kræver ± 0,1% FS eller derover.

Outputsignal: Almindeligvis 4 - 20MA (stærk anti -interferens, egnet til lang afstand transmission), 0 - 10V (god kompatibilitet).

Grænseflademateriale: For ætsende miljøer skal du vælge rustfrit stål eller keramiske interface -materialer.

Beskyttelsesgrad: Vælg IP65 eller højere beskyttelsesgrad for fugtige eller støvede miljøer.

V. Installations- og vedligeholdelsestips

Installationssted:

Undgå at installere i områder med høj vibration (såsom nær motoren), og tilsæt en chokabsorberende enhed.

Sørg for, at trykgrænsefladen er lodret nedad for at forhindre, at kondensatvand kommer ind i sensorens interiør.

Kalibreringsperiode: Det anbefales at kalibrere en gang om året. Til applikationer med høj præcision skal du kalibrere hver sjette måned.

Fejlfinding:

Intet signaludgang: Kontroller, om strømforsyningen og ledningen er løs, og om sensoren er udbrændt.

Fluktuering af stor outputværdi: Det kan skyldes rørledningsvibrationer, medium pulsering eller sensor aldring.

Zero Drift: Genkalibrer eller udskift sensoren.

Vi. Typiske applikationssager

Sag 1: En fabriks luftkompressor starter og stopper ofte. Ved at overvåge med en trykføler blev det konstateret, at trykket fra opbevaringstank svingede for meget. Efter justering af sensorinstallationspositionen og optimeret PID-parametrene faldt start-stop-frekvensen med 30%, hvilket udvidede udstyrets levetid.

Tilfælde 2: Medicinske luftkompressorer bruger piezoresistive sensorer (± 0,05% FS) for at sikre, at udgangstrykket er stabilt ved 0,3 - 0,4 MPa, og opfylder de strenge krav i medicinsk udstyr.

Vii. Fremtidige tendenser

Intelligentisering: Integrer mikroprocessorer, support digital kommunikation (såsom modbus) og selvdiagnostiske funktioner.

Internet of Things (IoT): Opret forbindelse med skyplatforme for at opnå fjernovervågning og forudsigelig vedligeholdelse.

Lavt strømforbrug: Brug MEMS-teknologi til at reducere strømforbruget, der er velegnet til batteridrevne bærbare enheder.
