Hovedtyper og applikationer
Elastisk kobling

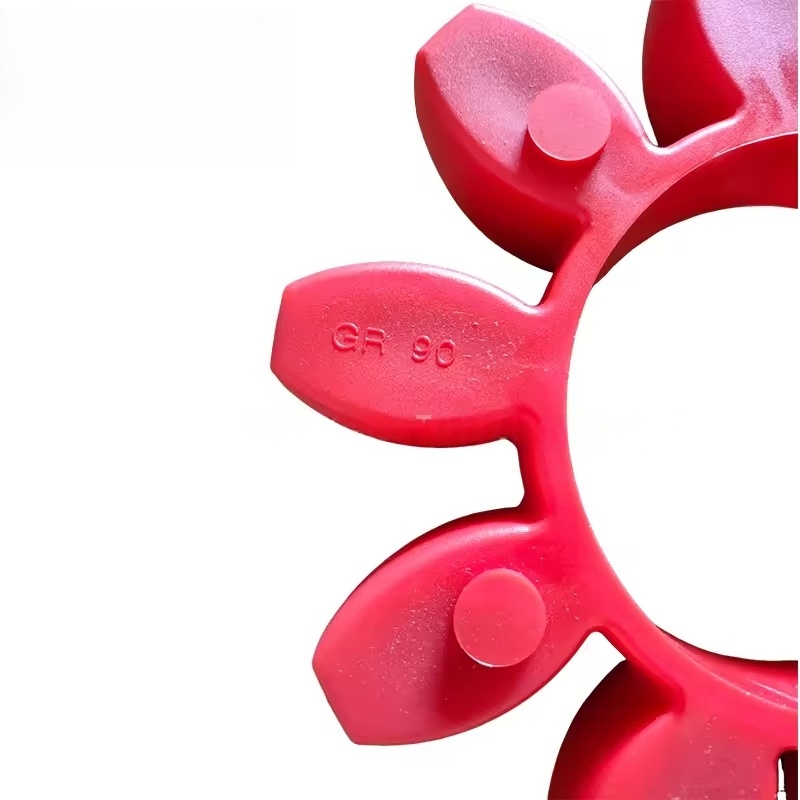

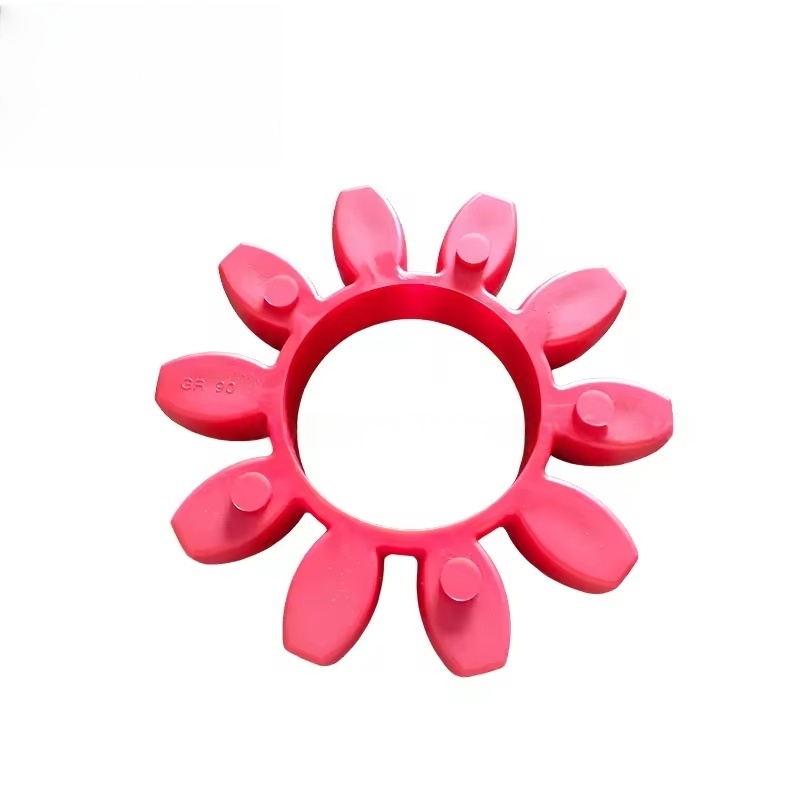

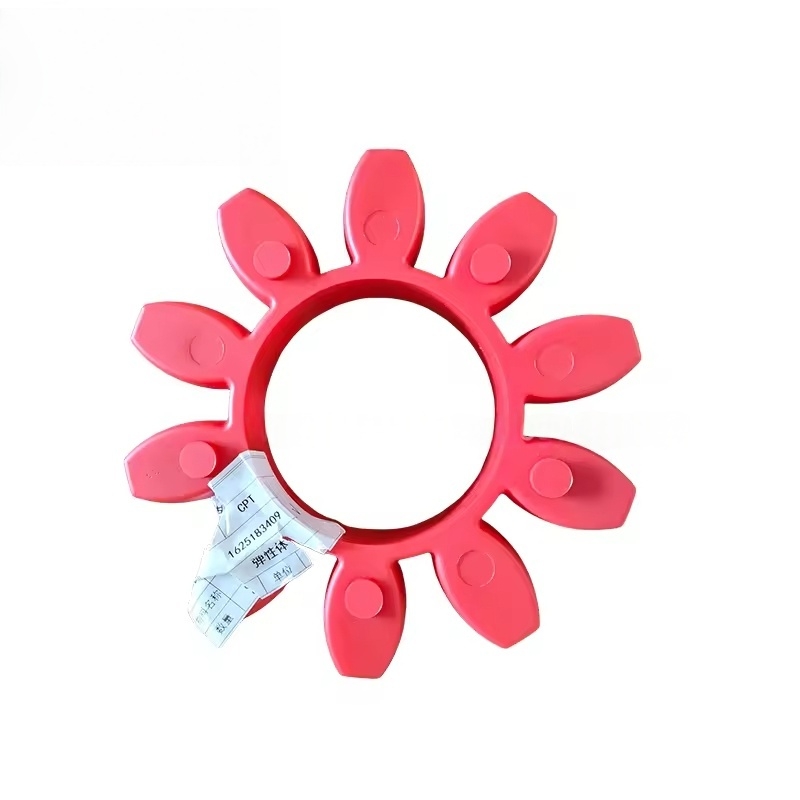

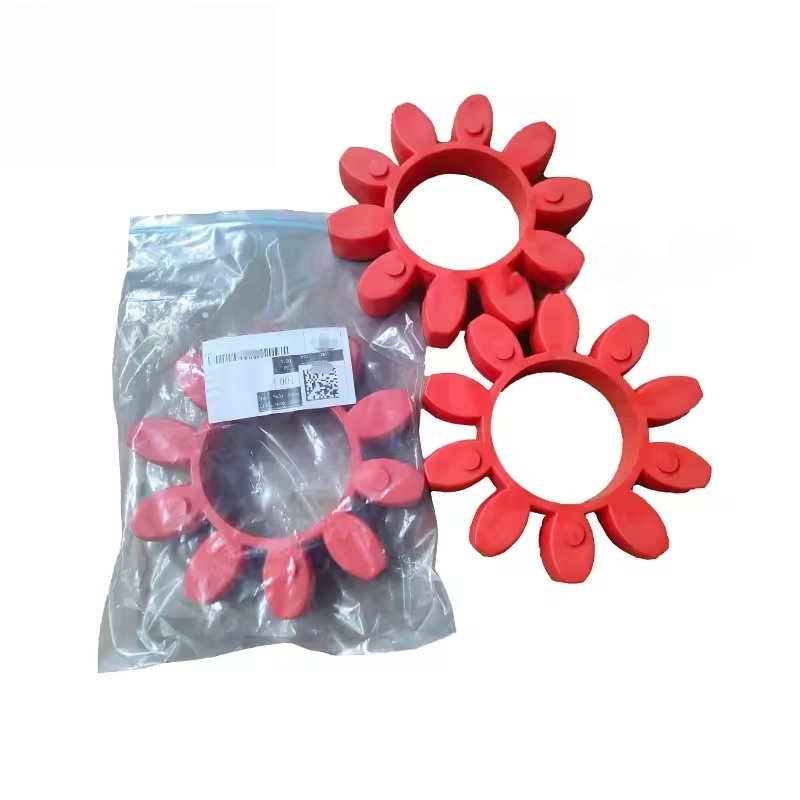

Den mest almindelige type: vidt brugt i små og mellemstore skrueluftkompressorer (såsom GA-serien), der består af to halvkoblinger og en mellemliggende elastisk krop (lavet af gummi eller polyurethan).
Funktioner:
Har visse elasticitet, der er i stand til at absorbere installationsafvigelser mellem motoren og hovedenheden (aksial, radial og vinkel).
Reducerer vibrationstransmission, sænker driftsstøj og beskytter motor- og hovedenhedslejerne.
Enkel struktur, nem vedligeholdelse og den elastiske krop kan udskiftes separat, når den bæres.
Stiv kobling
Applikationsscenarier: Et par store eller meget præcise transmissionsmodeller. Sammensat af metalstive forbindelseskomponenter.
Funktioner:
Ingen elastisk kompensationsevne, der kræver ekstremt høj koaksialitet mellem motoren og hovedenheden.
Transmission med højt drejningsmoment, der er egnet til modeller med høj effekt, men strenge krav til installationsnøjagtighed.
Membran -kobling
Applikationsscenarier: Nogle high-end eller store enheder. Ved hjælp af metalmembraner som det elastiske element.
Funktioner:
Bestandig over for høje temperaturer og olieforurening, lang levetid, velegnet til barske forhold.
Kan kompensere for visse afvigelser, mens den opretholder høj transmissionsnøjagtighed. Kernefunktion
Momentoverførsel: Overfør effektivt motorens rotationseffekt til kompressorens hovedenhed for at sikre den normale drift af hovedenheden.
Afvigelseskompensation: Tillader en lille installationsafvigelse mellem motoren og hovedenheden (såsom forskydning forårsaget af temperaturændringer eller vibrationer), idet man undgår skader på komponenter på grund af stiv stress.
Vibrationsisolering: absorberer vibrationer gennem elastiske elementer, reducerer vibrationsoverførslen mellem motoren og hovedenheden og udvider udstyrets levetid.
Overbelastningsbeskyttelse: Det elastiske kropsdesign af nogle koblinger har en overbelastningsopdelingsfunktion for at forhindre skade på motoren eller hovedenheden på grund af øjeblikkelig overbelastning.
Almindelige fejl og udskiftningssignaler
Fejl manifestationer:
Unormal vibration eller unormal støj opstår under drift (såsom metalpåvirkningslyde, højfrekvente lyde).
Elastisk kroppens krakning, slid eller aldring (manifesteret som overflade revner, hårdhedsændringer).
Løsning eller brud på koblingsforbindelsesbolte.
Motoren og hovedenheden er ikke koaksial, hvilket forårsager slid eller overophedning af koblingen.
Udskiftningstiming:
Når den elastiske krop viser åbenlyst slid, revner eller aldrende hærdning.
Når komponenterne i koblingen (såsom semi-kobling) viser deformation, revner eller trådskader.
Det anbefales at inspicere og udskifte i henhold til slidtilstanden under vedligeholdelse af større udstyr (normalt efter 20.000 til 30.000 timers drift).
Udskiftning og vedligeholdelsesforholdsregler
Originale fabriksdele foretrukket: Dimensionerne, materialer og præcision af Atlas Copco -koblinger matcher specifikke modeller (såsom specifikationerne for koblinger til forskellige effekt -GA -serier er forskellige), og kun originale fabriksdele skal bruges til at undgå vibration eller transmissionssvigt på grund af størrelsesmatch.
Installationsnøjagtighed:
Når du udskifter, skal du nøjagtigt korrigere koaksialiteten af motoren og hovedenheden (radial og aksiale afvigelser normalt kræves for at være ≤ 0,1 mm), måling ved hjælp af en skiveindikator osv.
Når du installerer den elastiske krop, skal du sikre dig nogen forvrængning, og stram jævnt boltene til det specificerede drejningsmoment.
Regelmæssig inspektion:
Kontroller den elastiske krops tilstand, stramheden af boltene og driftstemperaturen under daglig vedligeholdelse.
Stop maskinen i tide, når der registreres unormal vibration, og kontroller den straks for at undgå udvidelsen af fejlen.
