Grundlæggende funktioner og applikationer
Forseglingsfunktion: Dette sæt inkluderer forskellige tætningskomponenter, der bruges til statisk eller dynamisk tætning ved forbindelsespunkterne mellem instrumentblokken og rør, sensorer, trykmålere osv. For at forhindre lækage af trykluft, smøreolie eller kontrolgas.
Kompatible komponenter: Det er hovedsageligt installeret på instrumentkontrolmodulet (instrumentblok) af luftkompressoren. Dette modul integrerer normalt trykfølergrænseflader, trykmålergrænseflader, kontrolrørled osv. Og er en nøgle -knude til udstyrsovervågning af tryk og kontrol af signal.

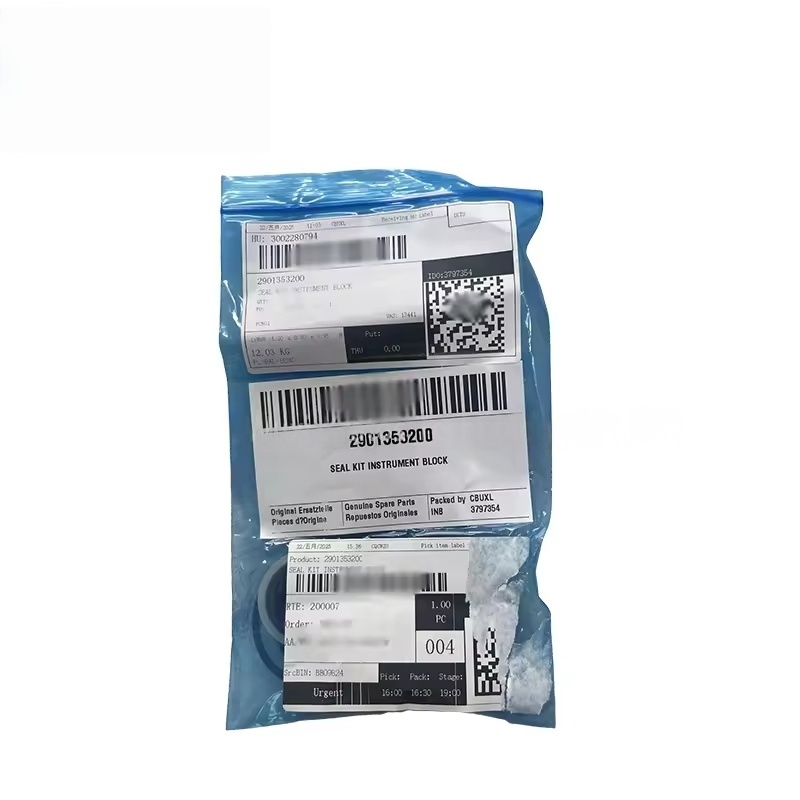

Anvendelige modeller: 2901353200 er det originale fabriksdelenummer på Atlas Copco. Det findes ofte i GA-serie skrueluftkompressorer (såsom nogle mellemstore og store GA-modeller) og relaterede trykudviklingsudstyr. Den specifikke kompatibilitet skal bekræftes baseret på udstyrsmodellen og produktionsbatch.
Kitkomposition og materialer

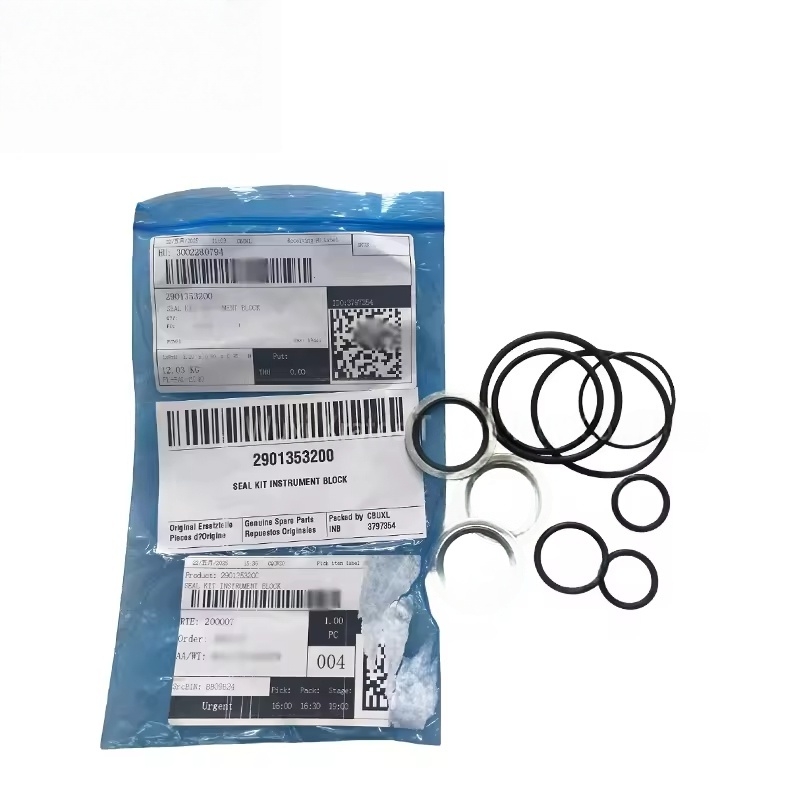

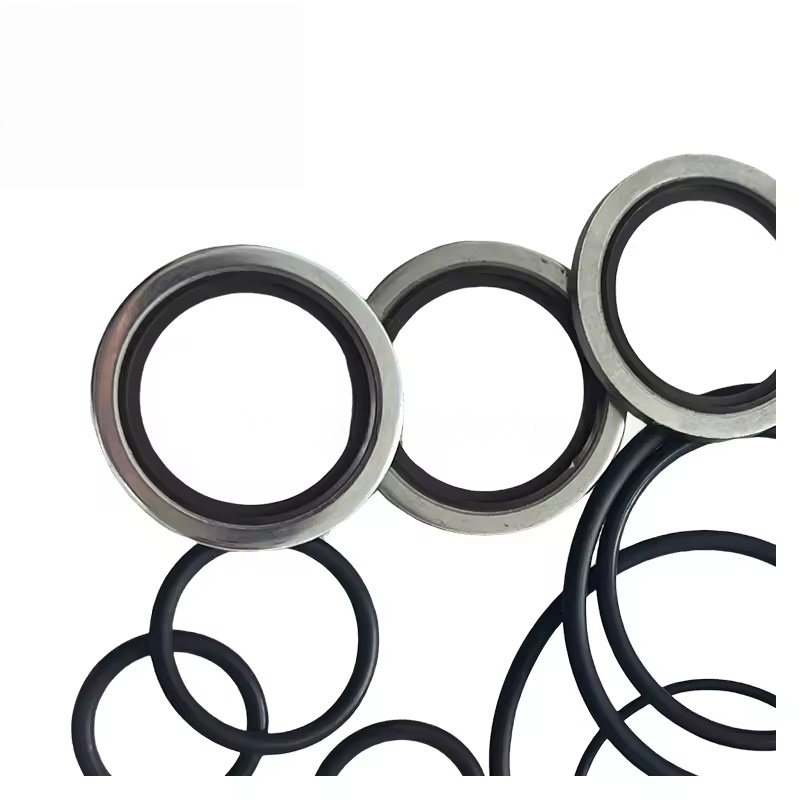

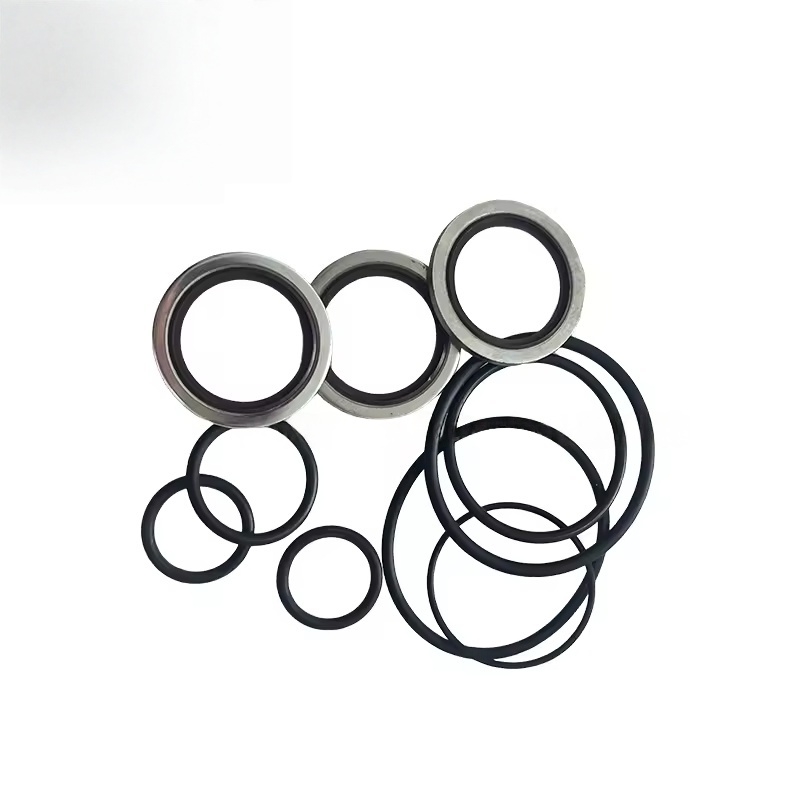

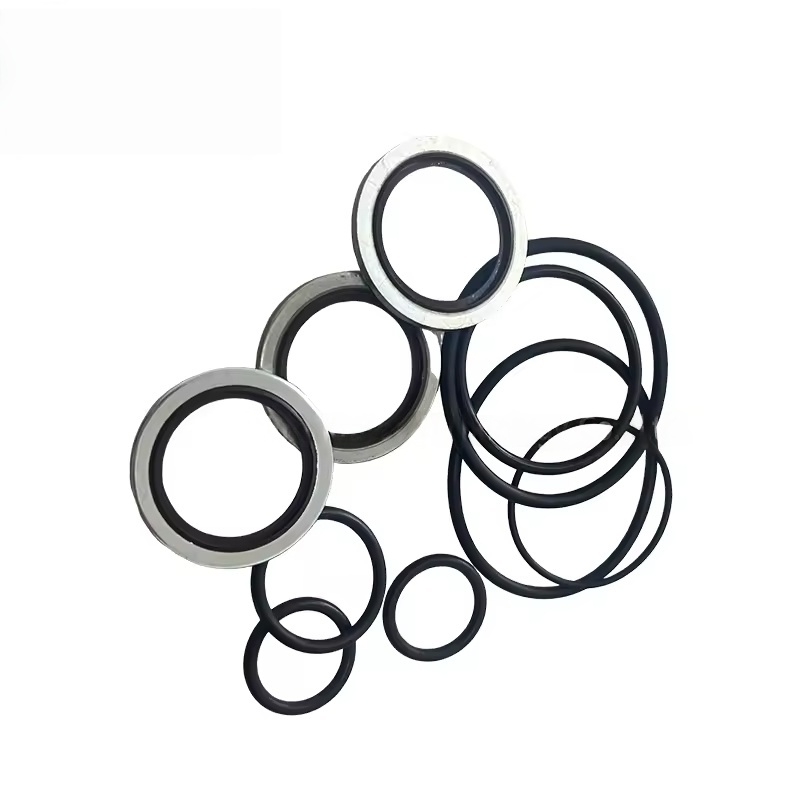

Hovedkomponenter: inkluderer normalt forskellige specifikationer for O-ringe, tætningspakninger, flade skiver, støvafdækninger osv. Den specifikke mængde og størrelse afhænger af den strukturelle design af instrumentblokken.
Materielle egenskaber:
Forseglingskomponenterne bruger for det meste oliebestandig og temperaturbestandig gummi (såsom nitrilgummi NBR eller fluororubber FKM), som er egnede til smøreolie, komprimeret luftmedie og arbejdstemperaturer på 80-120 ℃.
Nogle metalskiver er lavet af messing eller rustfrit stål for at sikre høj styrke og korrosionsbestandighed.
Krav til præcision: Forseglingskomponenterne har høj dimensionel nøjagtighed, og parringsgabet med instrumentblokgrænsefladen kontrolleres strengt for at sikre forseglingens pålidelighed.
Udskiftningstiming og almindelige problemer
Signaludskiftning:
Lækage forekommer ved forbindelsesdelen af instrumentblokken (såsom oliepletter eller luftmærker ved trykgrænsefladen).
Unormalt trykvisning (muligt på grund af lækage, hvilket resulterer i unøjagtige tryksignaler).
Under regelmæssig vedligeholdelse eller udskiftning af instrumentblokken, sensoren osv. Skal tætningssættet udskiftes samtidigt (tætningskomponenterne er udsatte dele og anbefales ikke til genbrug).
Virkningen af fejl:
Lækage vil forårsage tab af systemtryk og øge energiforbruget.
Smøring af olie lækage kan forurene miljøet eller forårsage et fald i olieniveauet, hvilket påvirker smøring af udstyr.
Tryksignalforvrængning kan forårsage, at kontrolsystemet misforstås og udløser unormal drift af enheden.
Udskiftning og vedligeholdelsesforholdsregler
Original Factory Reservedele Garanti: 2901353200 er et originalt fabriksspecifikt tætningssæt. Det skal bruges sammen med Atlas Copcos originale produkter for at sikre, at tætningskomponenternes størrelse, materiale og instrumentblokken er helt matchet, hvilket undgår sekundær lækage på grund af kompatibilitetsproblemer.
Installationsspecifikationer:
Før udskiftning skal du rengøre tætningsoverfladen på instrumentblokken grundigt, fjerne resterende oliepletter, alderen tætningskomponenter fragmenter og urenheder.
Installer hver tætningskomponent i den tilsvarende rækkefølge i henhold til demonteringssekvensen for at sikre, at der ikke er nogen undladelser eller forvrængninger (især O-ringe skal indsættes korrekt i tætningsrillen).
Undgå at bruge skarpe værktøjer til at kontakte tætningskomponenterne for at forhindre ridser, der kan føre til tætningssvigt.
Spænd forbindelsesboltene i henhold til det specificerede drejningsmoment for at sikre ensartet kontakt med forseglingsoverfladerne og undgå overstramning, hvilket kan beskadige instrumentblokken eller tætningskomponenterne.
