Basen på oliefilteret til Atlas Copco Air Compressors - 1. struktur og funktion

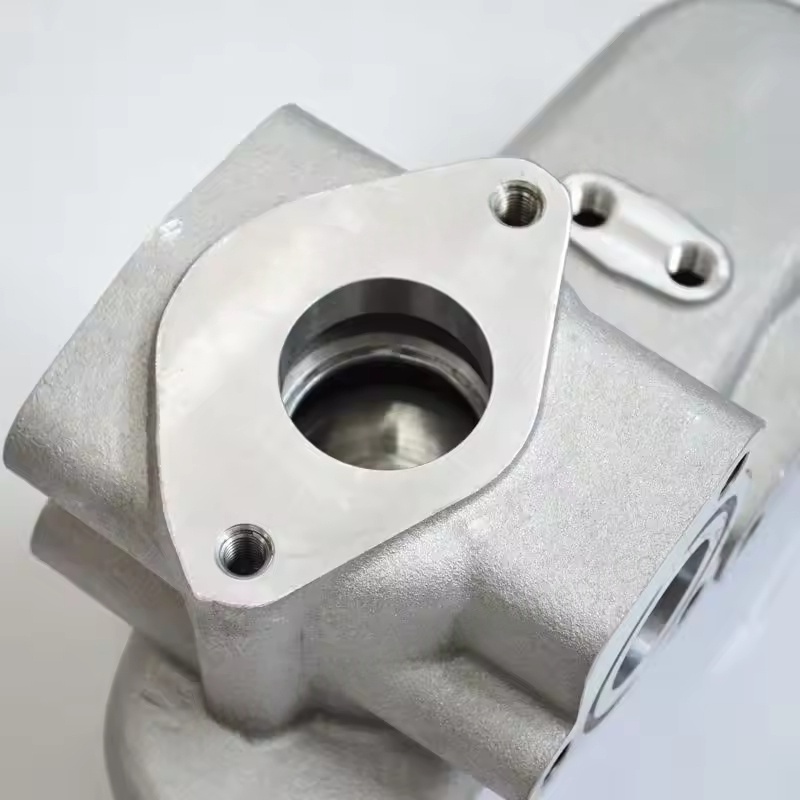

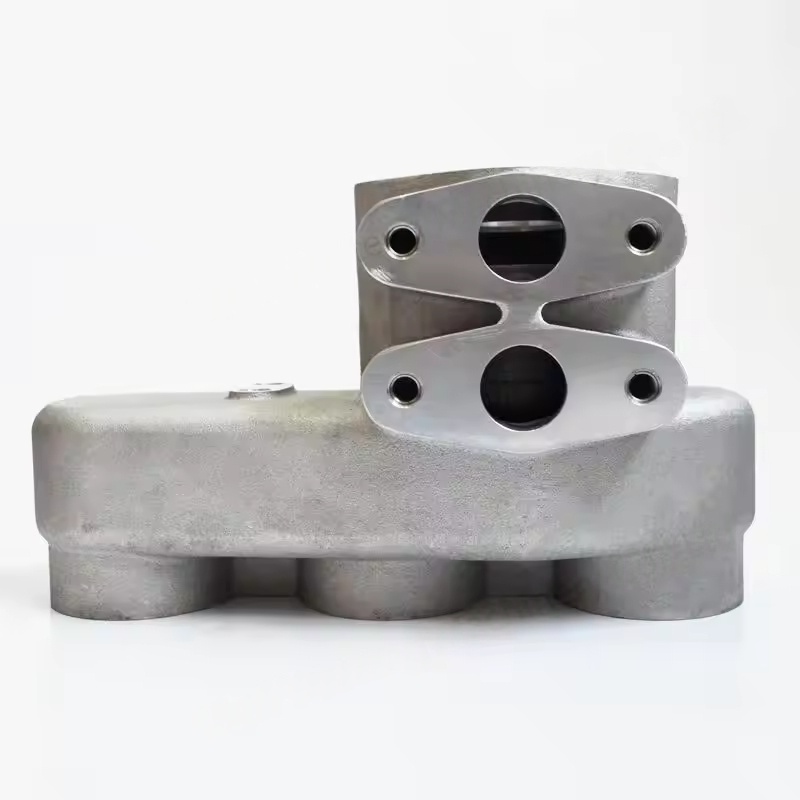

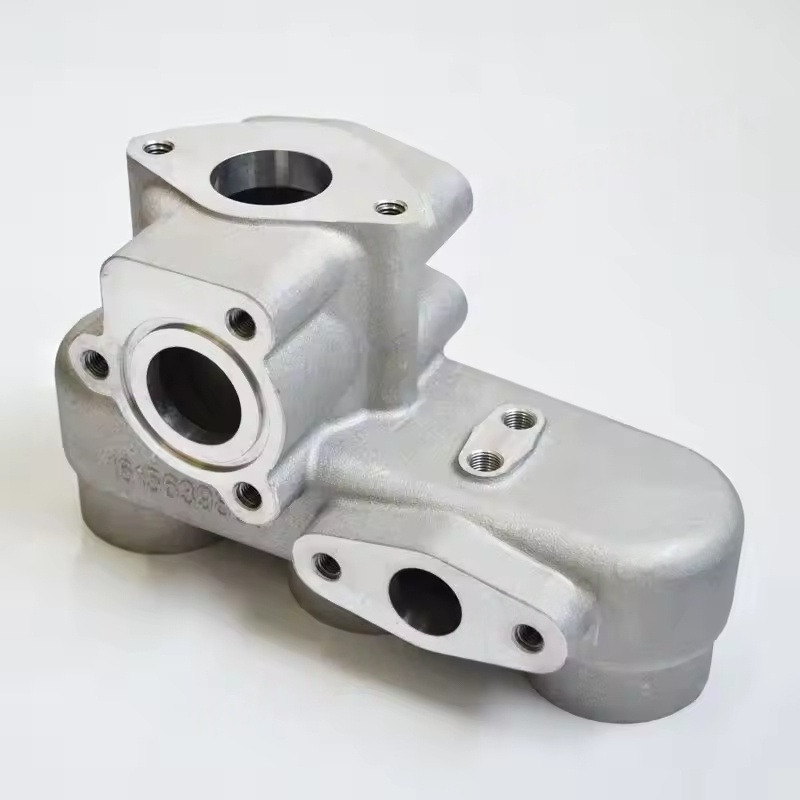

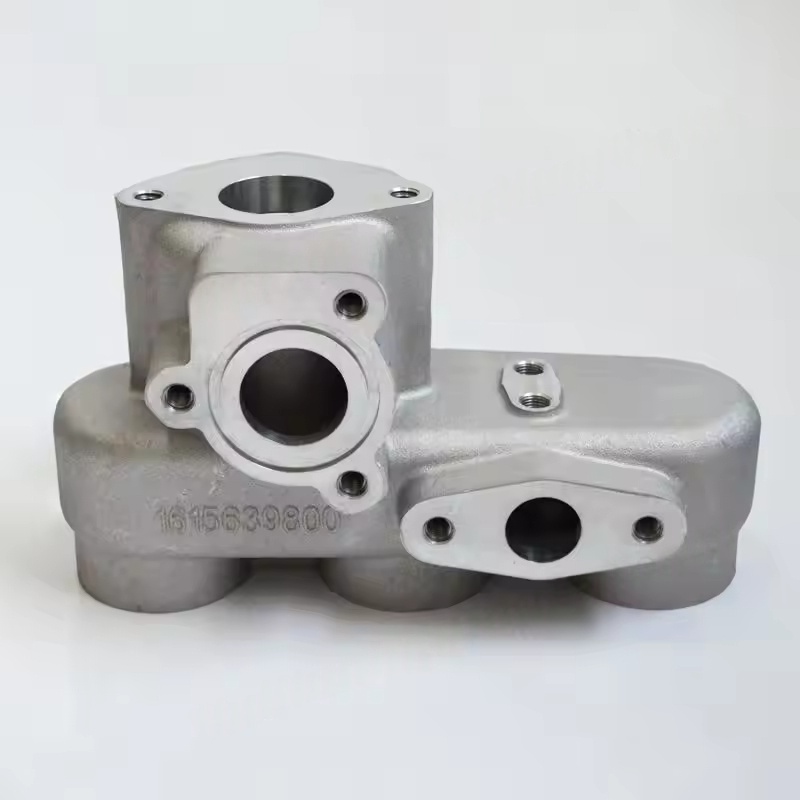

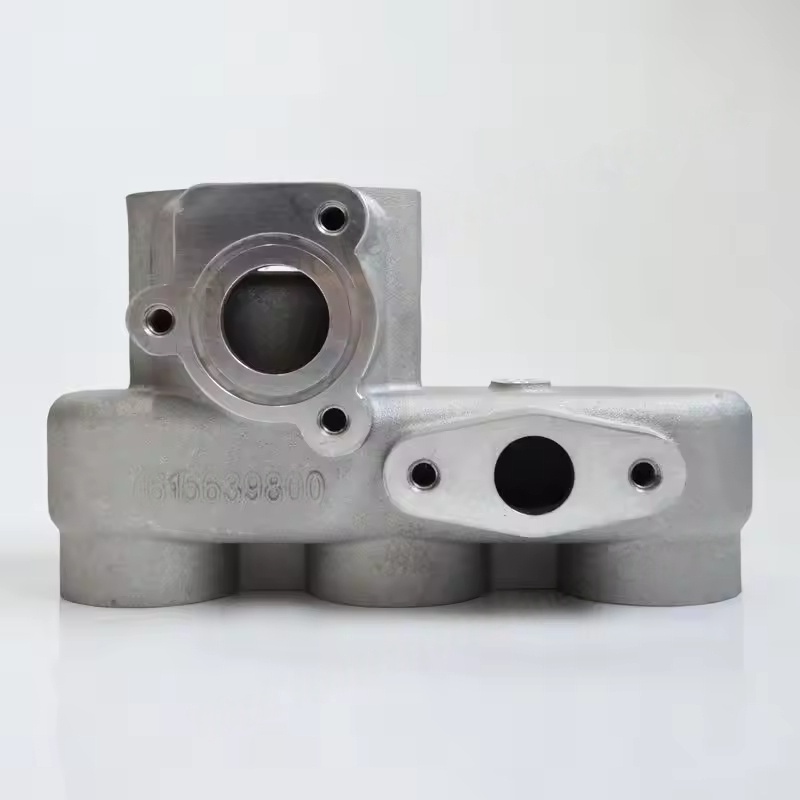

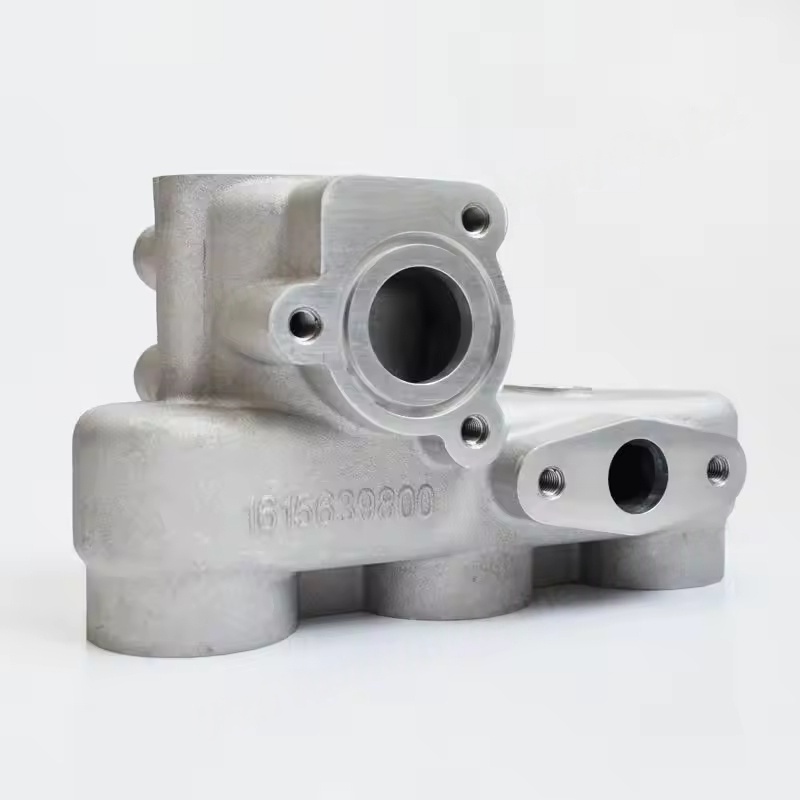

Kernestruktur: Normalt en metalstøbning (for det meste aluminiumslegering eller støbejern), der integrerer olieindløbet, olieudløbet, installationsgrænsefladen og forseglingsoverfladen. Nogle baser har også en bypass -ventil (når filterelementet er tilstoppet, åbnes bypass -ventilen for at sikre, at smøreolien cirkulerer omkring filterelementet og fortsætter med at strømme, hvilket forhindrer, at hovedenheden bliver beskadiget på grund af mangel på olie). Hovedfunktion:
Fix oliefilteret, og sørg for, at filterelementet er sikkert installeret i enhedens vibrationsmiljø for at forhindre løsning og olielækage.
Vejled smøreolien til at komme ind i filteret fra den vigtigste oliepassage af maskinen (før filtrering), og send derefter den filtrerede rene olie tilbage til hovedlejerne, rotorer osv. På maskinen (efter filtrering), der danner et komplet smørekredsløb.
Gennem tætningsdesignet (med O-ring eller forseglingspakning) skal du forhindre, at smøreolien lækker under strømningsprocessen, hvilket sikrer et stabilt systemtryk.
Ii. Tilpasning og egenskaber
Tilpas til oliekredslayoutet og filterspecifikationer (diameter, interfacetråd) af forskellige serier af luftkompressorer (såsom GA, ZR, ZT osv.), Sørg for nøjagtig forbindelse med oliefilteret og hovedolie -kredsløbet.
Materialet har en vis oliebestandighed og mekanisk styrke, der er i stand til at modstå den langvarige blødgøring af smøreolie og drejningsmomentet under installationen og tilpasse sig temperaturændringer under maskindrift (-10 til 120 ℃).
III. Almindelige problemer og vedligeholdelse
Lækagefejl: Slid af tætningsoverfladen mellem basen og filteret, aldring af O-ringen eller revner i selve basen, kan alle føre til olielækage. Kontroller tilstanden for tætningsdele, og udskift om nødvendigt basen.
Blokering eller dårlig strømning: Hvis oliepassagen inde i basen er tilstoppet på grund af urenhedsaflejring eller støbningsfejl (såsom urenede burrs), vil den forårsage utilstrækkelig smørende oliestrøm. Demonter og rengør eller udskift basen.
Installations opmærksomhed: Når du udskifter oliefilteret, skal du rengøre basisoverfladen på basen, se for ridser eller deformation; Når du installerer det nye filter, skal du spænd det i henhold til det specificerede drejningsmoment (normalt 20-30 N · m), og undgå overstramning, der skader basetråden eller understramning, der fører til lækage.
