Hovedfunktionerne i Atlas Copcos mindste trykventil
Etablering af minimumssystemtrykket: Efter kompressoren starter forbliver minimumstrykventilen lukket, indtil systemtrykket når den indstillede værdi (normalt 0,4-0,6 MPa, varierende ved model), før den automatisk åbner for at sikre, at der kan dannes tilstrækkeligt cirkulationstryk for kompressorens indre smøreolie, der skyldes, at de er formindsket.
Forebyggelse af omvendt strøm af trykluft: Når kompressoren stopper, lukkes minimumstrykventilen hurtigt og forhindrer, at trykluften er fra opbevaringstanken eller nedstrøms -systemet i at strømme tilbage til kompressorens hovedenhed, hvilket beskytter hovedenheden mod omvendt luftstrømspåvirkning, mens det resterende tryk i systemet letter den næste start.
Stabilisering af effektiviteten af olie-gasseparatoren: Ved at opretholde trykstabiliteten i olie-gasseparatoren, sikre olie-gasseparationseffekten (lavt tryk vil føre til et fald i separationseffektivitet og øget olietab), reducere olieindholdet i den trykluft og sikrer kvaliteten af den trykluft.
Struktur og arbejdsprincip

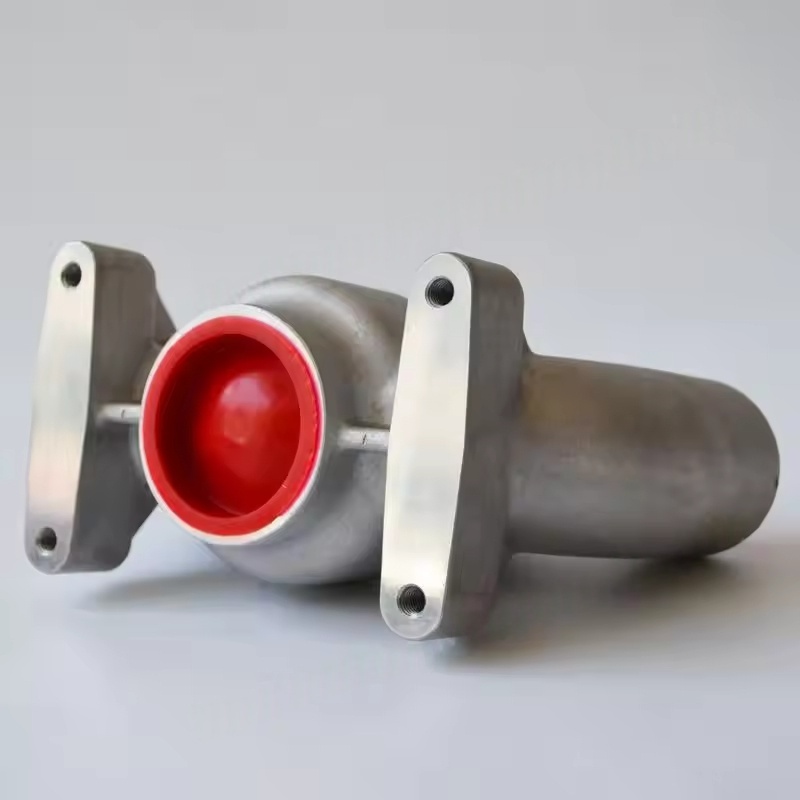

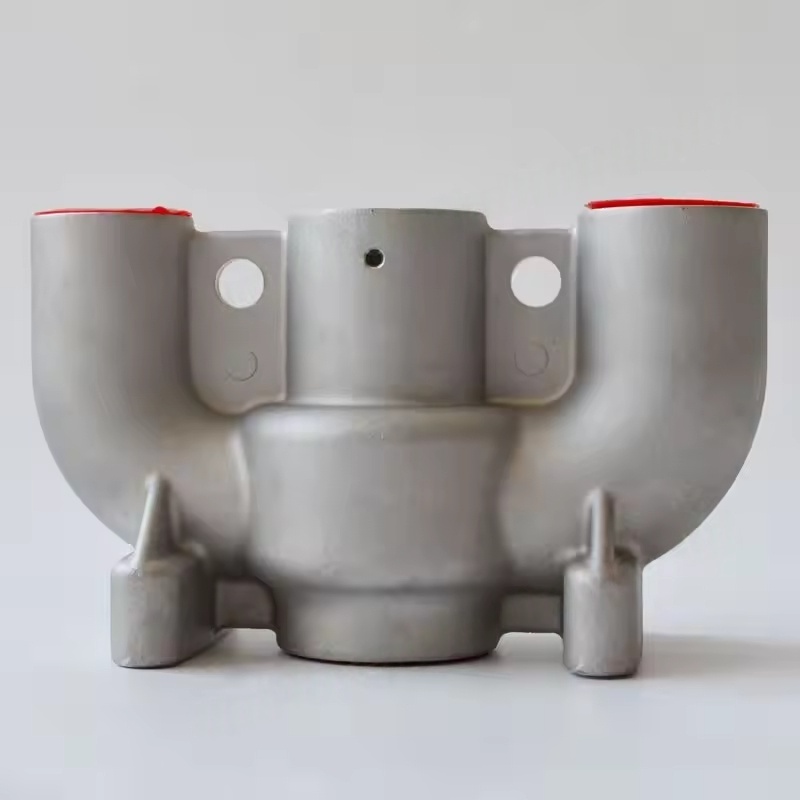

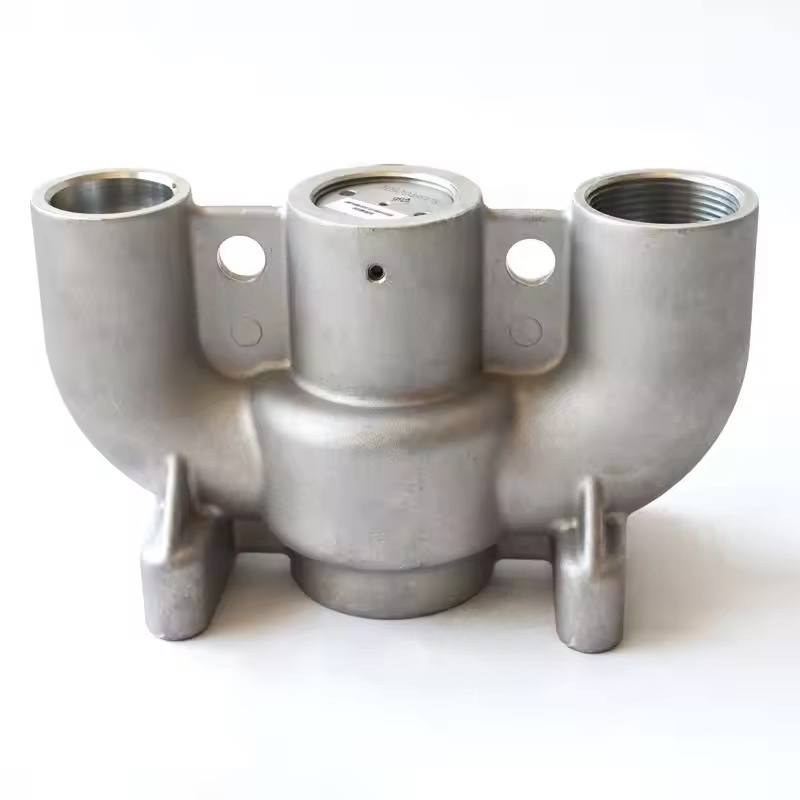

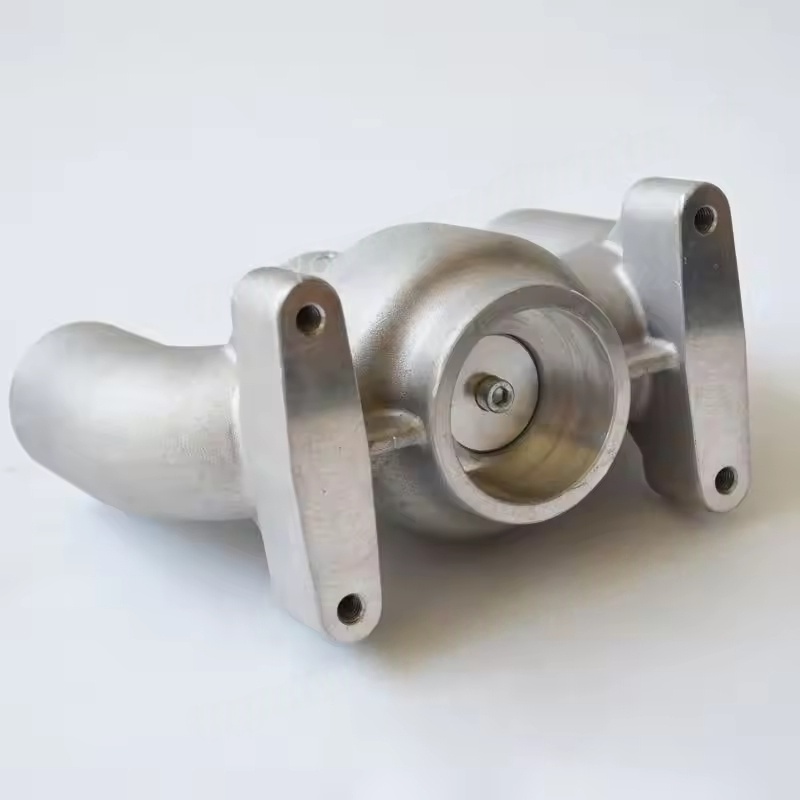

Strukturel sammensætning: Den består hovedsageligt af en ventilkrop, ventilty (stempeltype eller membrantype), fjeder, tætningsring osv. Ventilkernen styres af systemtryk og fjederkraft.
Arbejdsproces: I begyndelsen af opstart er systemtrykket lavere end den indstillede værdi. Fjederkraften skubber ventilkernen lukket; Når trykket stiger til den indstillede værdi, overvinder gastrykket fjederkraften, ventilkernen åbnes, og den trykluft kommer ind i nedstrøms -systemet; Efter nedlukning, systemtrykket falder, skubber fjederkraften ventilkernen til at nulstille og lukke, hvilket opnår tilbagestrømningsfunktionen.
Præstationsegenskaber
Præcis kontrol: Trykindstillingen af den originale fabriks mindste trykventil er strengt kalibreret for at sikre præcist åbnings- og lukningstryk, der er egnet til arbejdskravene til forskellige kompressorer modeller (såsom GA, G -serie osv.).
Holdbar og pålidelig: Ventilkroppen er lavet af støbejern eller aluminiumslegering med høj styrke, og de indre tætningskomponenter bruger oliebestandige og temperaturresistente materialer (såsom nitrilgummi), der er i stand til at modstå den høje temperatur (normalt ≤ 100 ° C) og trykfluktuationer af kompressoren under langvarig drift med en lang levetid.
Design med lav strømningsmodstand: Ventilkernen og strømningsstien er optimeret med lav modstand efter åbning, reduceret tryktab og sikring af kompressorens udstødningseffektivitet.
