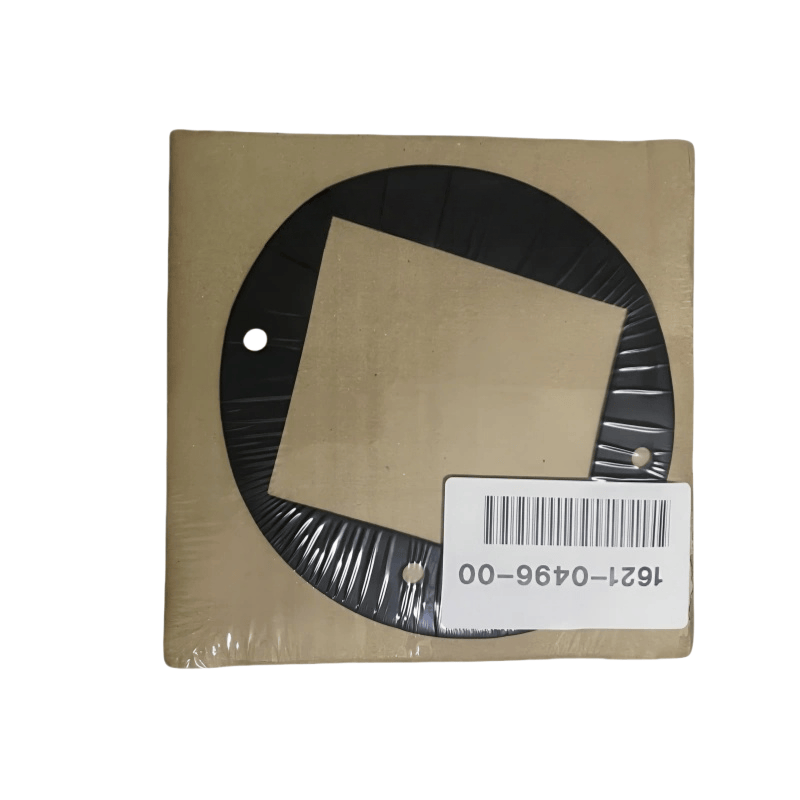

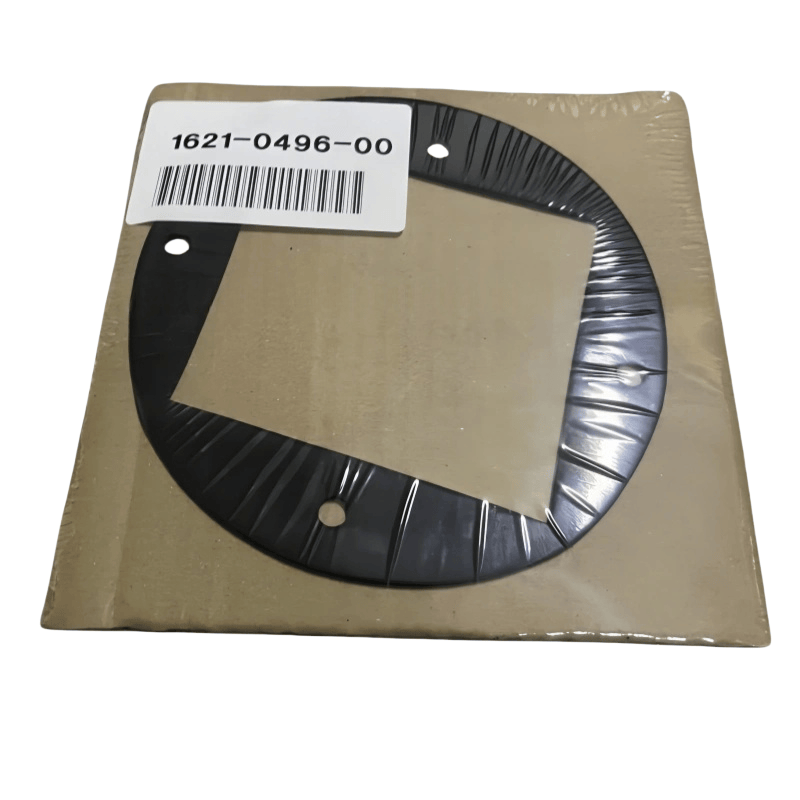

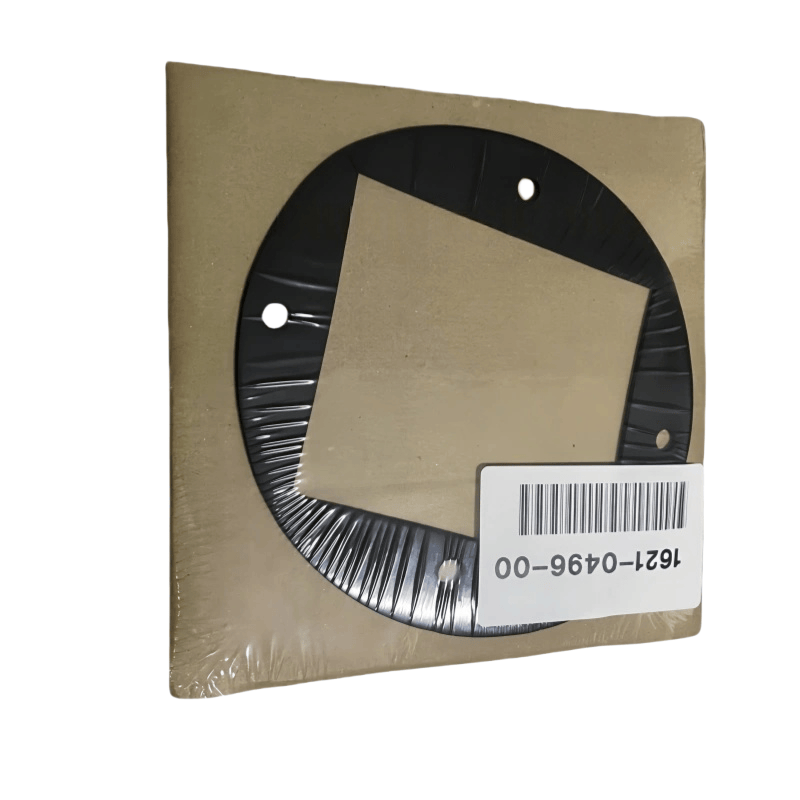

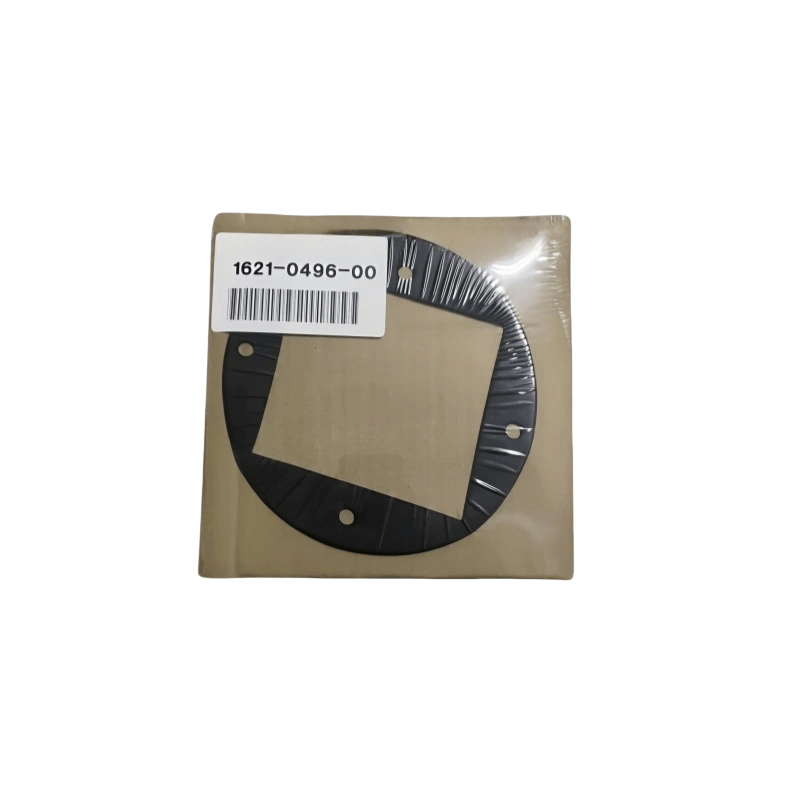

Atlas Copco 1621049600 hovedfunktioner
Forebyggelse af forsegling og lækage: Gennem sin egen deformation (elastisk eller plast) fylder den den mikroskopiske ujævnhed af de to parringsoverflader for at forhindre lækage af trykluft, smøreolie fra flanger, slutdæksler, rørgrænseflader osv.
Buffering og beskyttelse: Reducerer direkte friktion og vibrationschok mellem forbindelseskomponenter (såsom metal og metal), beskyttelse af kontaktfladerne mod ridser eller knusning.
Kompenserende huller: Absorber ændringerne i kløften ved parringsoverflader forårsaget af fremstillingsfejl, samlingsafvigelser eller temperaturvariationer, opretholdelse af en stabil tætningseffekt.
Ensartet kraftfordeling: Distribuerer presset af bolte eller fastgørelsesmidler jævnt på parringsoverfladerne, hvilket undgår overdreven lokal stress, der forårsager komponentdeformation.
Almindelige typer og applikationsscenarier
Baseret på materialer og strukturer er det hovedsageligt opdelt i følgende kategorier:
Gummipakninger
Materiale: Nitrilgummi (resistent over for olie), fluorgummi (resistent over for høj temperatur, kemisk korrosion), silikonegummi (resistent over for høje og lave temperaturer) osv.
Funktioner: God elasticitet, fremragende tætningsydelse, egnet til lavt tryk (≤1MPa), normale temperatur- eller mellemstore temperaturscenarier.
Anvendelser: Olie køligere grænseflader, vandrørsfuger, lavtryksflange-parringsoverflader, observationsvindue tætninger osv.
Metalpakninger
Materiale: Kobber, aluminium, stål med lavt kulstofindhold, rustfrit stål osv. Type:
Flade skiver: Brugt til ledoverfladerne på metalkomponenter til at forbedre tætning og fordele tryk;
Gearskiver: har ringformede tænder på overfladen, opnå forsegling gennem deformationen af tænderne, der er egnet til medium og højtryksscenarier;
Bølgevaskemaskiner: Har visse elasticitet og kan kompensere for kløftændringer, der er egnet til vibrationsutsatte områder.
Anvendelser: Højtrykscylinderlegemflanger, olie-gas-separatorens ende dækker, hovedakselforseglingssæder osv. I områder med højt tryk.
Sammensatte skiver
Struktur: Metalramme (såsom kobber, rustfrit stål) dækket med gummi, asbest eller grafitforseglingsmaterialer, der afbalancerer styrken af metallet og forseglingsydelsen af ikke-metalen.
Funktioner: Højtryksbestandig (op til 10MPa eller mere), høj temperaturbestandig, egnet til komplekse arbejdsvilkår.
Anvendelser: Skruemaskinens hoveddæksel, højtryksventilflanger, forbindelsesdele mellem olie-gas-separatorer og cylindre.
Asbest / ikke-asbestskiver
Materiale: asbest (traditionelt materiale, gradvist erstattet på grund af miljøhensyn) eller ikke-asbestfibre (såsom glasfibre, aramidfibre) kombineret med gummi.
Funktioner: God termisk modstand (-50 ℃ ~ 200 ℃), lave omkostninger, der er egnede til mellem- og lavtryksforsegling.
Anvendelser: Old Piston Machine Cylinder -dæksler, udstødningsrørflanger osv.
Nøgleparametre og valg
Størrelsesparametre: Indvendig diameter, den ydre diameter, tykkelse behøver strengt at matches med bolthullerne og flangedimensioner på forbindelsesdelen, for stor vil forårsage installationsvanskeligheder, for små dækker ikke tætningsoverfladen.
Arbejdstryk: Lavt tryk (≤1mpa) kan vælge gummi eller ikke-abestskiver; Medium og højt tryk (1 ~ 10MPa) skal vælge metal- eller sammensatte skiver.
Arbejdstemperatur: Normal temperatur (-20 ℃ ~ 80 ℃) kan vælge nitrilgummi-skiver; Høj temperatur (80 ℃ ~ 200 ℃) skal vælge fluororubber-, metal- eller grafitkompositskiver.
Mediekompatibilitet: matchet med de kontaktende medier (luft, smøreolie, kølevæske osv.), Såsom nitrilgummi til olieresistente scenarier, fluororubber eller rustfrit stål til korrosionsbestandige scenarier.
Installations- og vedligeholdelsespunkter
Forberedelse inden installation:
Rengør oliepletterne, rusten, burrs på den ledoverflade, sørg for, at overfladen er flad og ren;
Kontroller, om skiver har revner, skader eller aldring (såsom hærdede gummiforvaskere), og brug ikke dem, der er ukvalificeret.
Korrekt installation:
Vaskerne skal være centreret og placeret for at sikre fuldstændig dækning af forseglingsoverfladen, undgå forskydning, der forårsager lokal lækage;
Når du strammer boltene, skal du påføre ensartet kraft (i en diagonal sekvens), undgå overstramning, der kan knuse skiver eller understramning, hvilket kan føre til dårlig tætning;
Før du installerer metalskiver, skal
