Atlas Copco Air Compressor temperaturstyringsventilsæt
I. Kitkomposition og kernefunktioner

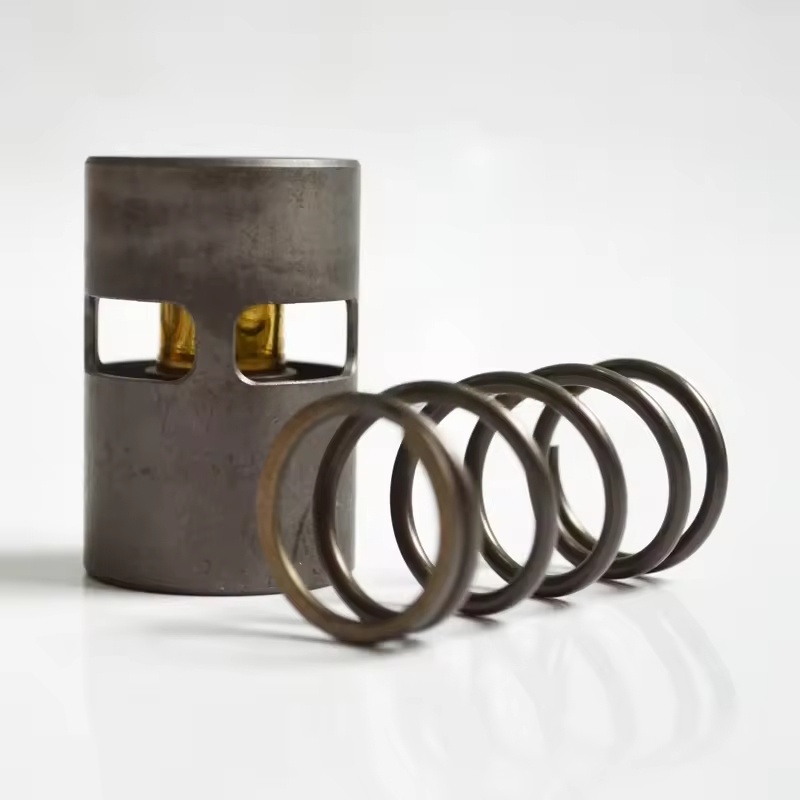

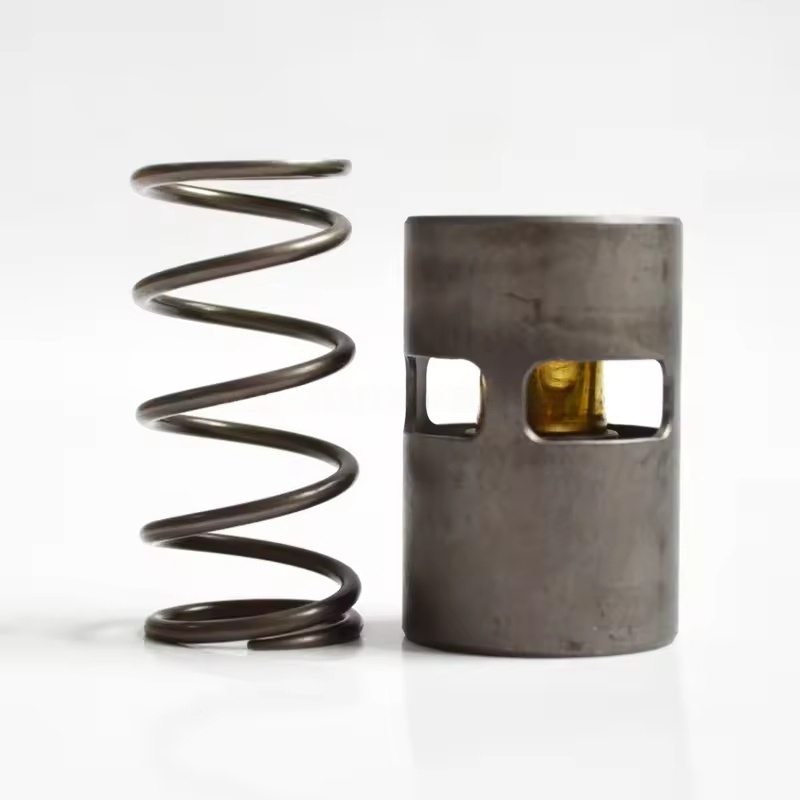

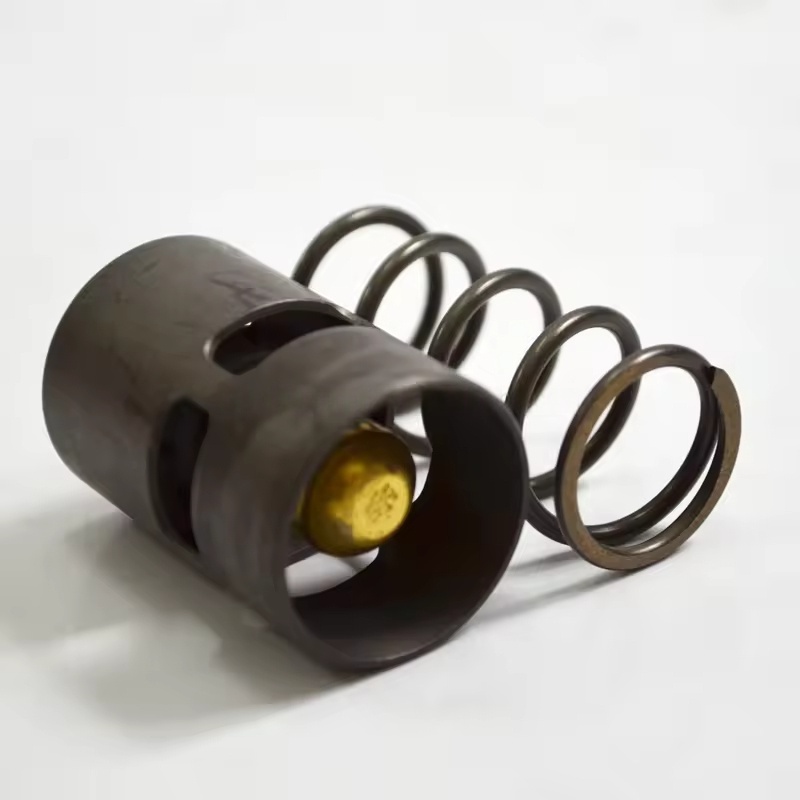

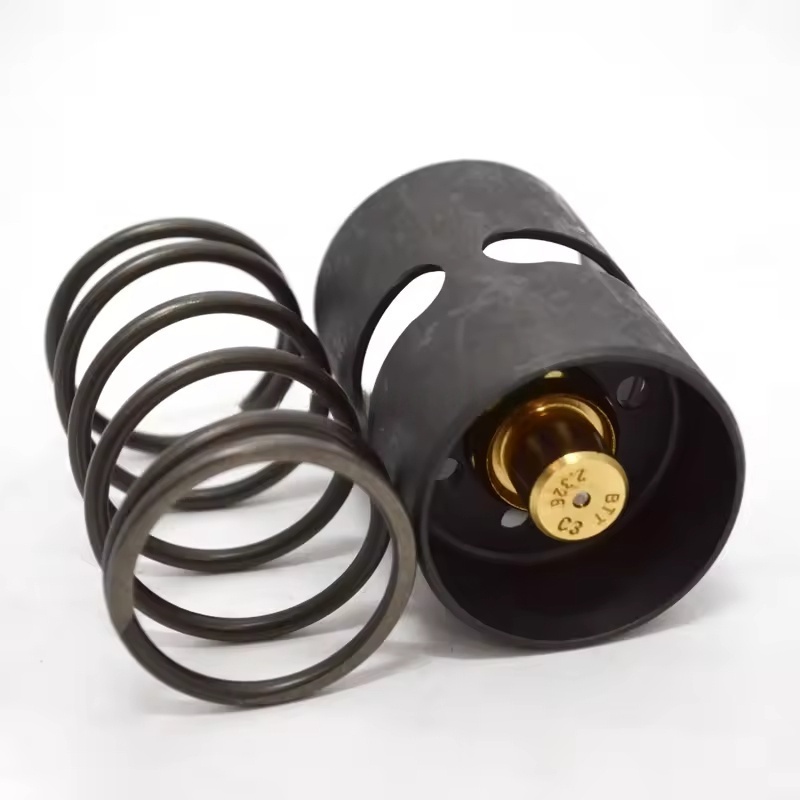

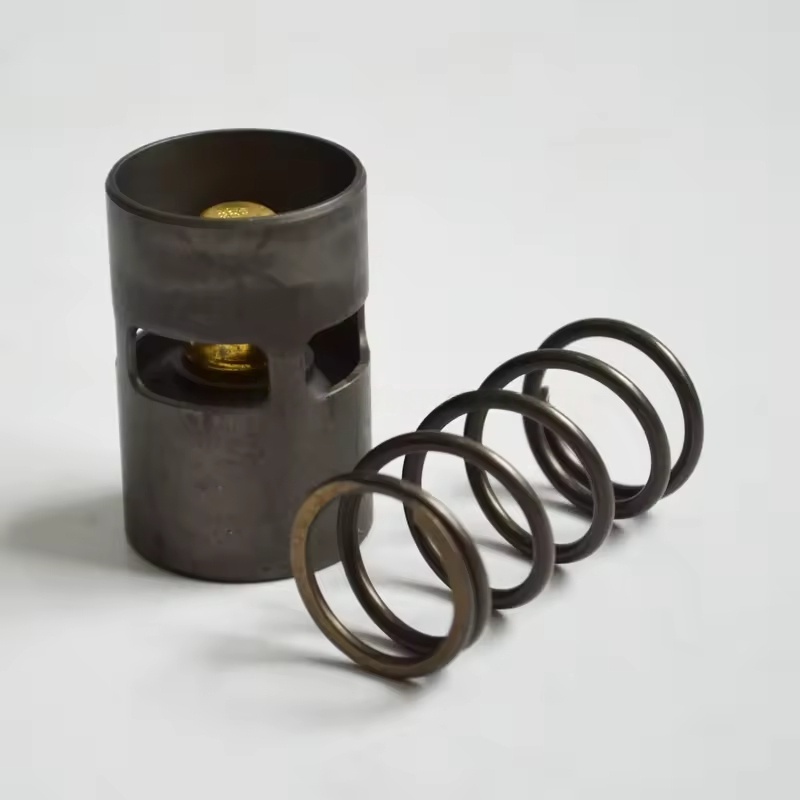

Hovedkomponenter: Inkluder normalt temperaturstyringsventilkroppen (indeholdende temperaturfølelseselementet), ventilkerne, forår, tætninger (O-ringe, pakninger), bypass-rørledningsfuger og installationstilbehør osv.
Arbejdsprincip: Gennem temperaturfølingelementet (såsom vokstemperaturfølende pære) fornemmer det olietemperaturen ændres og justerer automatisk ventilkernens åbning:
Når olietemperaturen er lavere end den indstillede værdi, lukker ventilkernen kølekredsløbet, og smøreolien passerer gennem bypasset og kommer direkte ind i hovedenheden og hæver hurtigt olietemperaturen.
Når olietemperaturen når den indstillede værdi, åbnes ventilkernen gradvist, og smøreolien kommer ind i køleenheden til afkøling før cirkulation, hvilket undgår overdreven olietemperatur, der fører til forringelse af oliekvaliteten.
Ii. Tilpasningsegenskaber
Tilpasset til forskellige serier af luftkompressorer (såsom GA, ZR, ZT osv.) Med oliestrøm, trykparametre og installationsrum for at sikre kontroltemperaturnøjagtigheden og matchning med enheden.
Valg af materiale: Bruger oliebestandig, højtemperaturresistente metaller (såsom messing, rustfrit stål) og speciel gummi, der er egnet til langvarig nedsænkning af smøreolie- og temperatursvingningsmiljøer.
III. Scenarier til udskiftning eller vedligeholdelse
Regelmæssig udskiftning: Det anbefales at erstatte hver 4000-6000 timer eller synkront med smøreolien for at forhindre ventilkerne, aldring af temperaturfølelseselementet og den resulterende kontrolfejl.
Fejl manifestationer:
Olietemperatur kontinuerligt lav (under 80 ℃), muligvis på grund af ventilkernen, der sidder fast i bypass -positionen, hvilket forhindrer, at smøreolien kommer ind i køleenheden.
Unormalt høj olietemperatur (over 100 ℃), muligvis på grund af ventilkernen, der sidder fast i den lukkede position eller svigt i temperaturfølelseselementet, med kølekredsløbet, der ikke åbnes.
Lækage af olie, for det meste forårsaget af aldring og skader på sælerne.
Iv. Nøglepunkter til udskiftning og installation
Forberedelser:
Luk ned og afbryd strømforsyningen, frigør olietrykket i rørledningen, vent på, at enheden køler ned.
Forbered det kompatible originale fabrikssæt, skruenøgle, tætningsmiddel (om nødvendigt) og rengøring af klud.
Udskiftningstrin:
Fjern indløbet og udløbsolie -rørledningen på temperaturstyringsventilen, opsaml den resterende smøreolie.
Løsn de gamle ventilfastgørelsesbolte, fjern den gamle ventil, rengør oliepletter og fugemasse rester på installationsoverfladen.
Kontroller, om den nye ventilenhed er intakt, udskift alle tætninger, installer den nye ventil i den originale fabriksretning (vær opmærksom på indløbet og udløbsolieretningen).
Spænd rørledene og fastgørelsesbolte for at sikre nogen lækage.
Fejlfinding og inspektion:
Start enheden, og observer, om olietemperaturen ændres inden for det normale interval (80-95 ℃).
Kontroller, om der er olielækage ved ventilkomponenterne og rørgrænseflader, bekræft den følsomme respons fra kontroltemperaturen.
