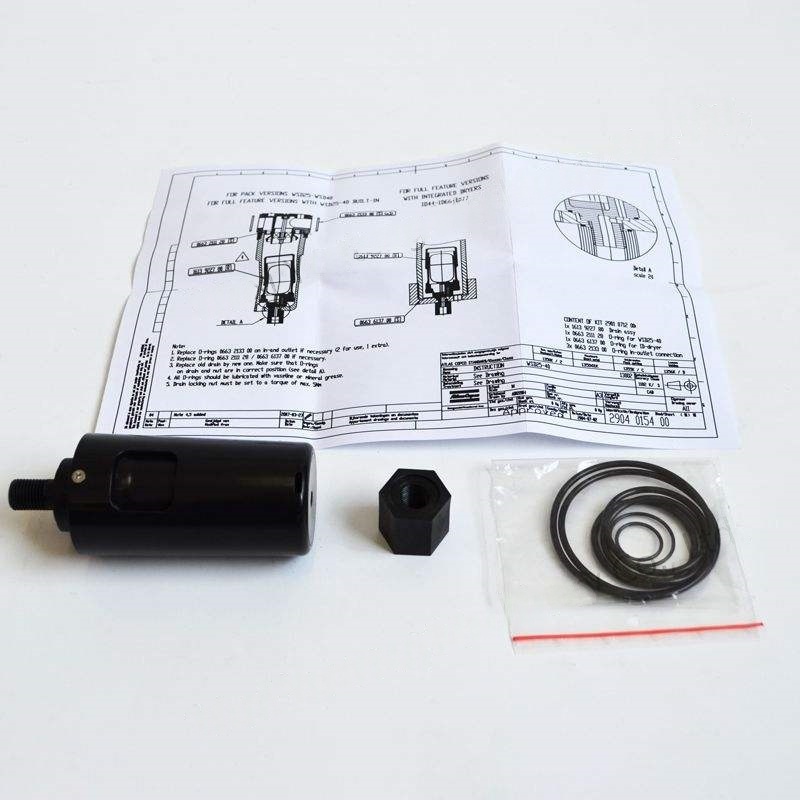

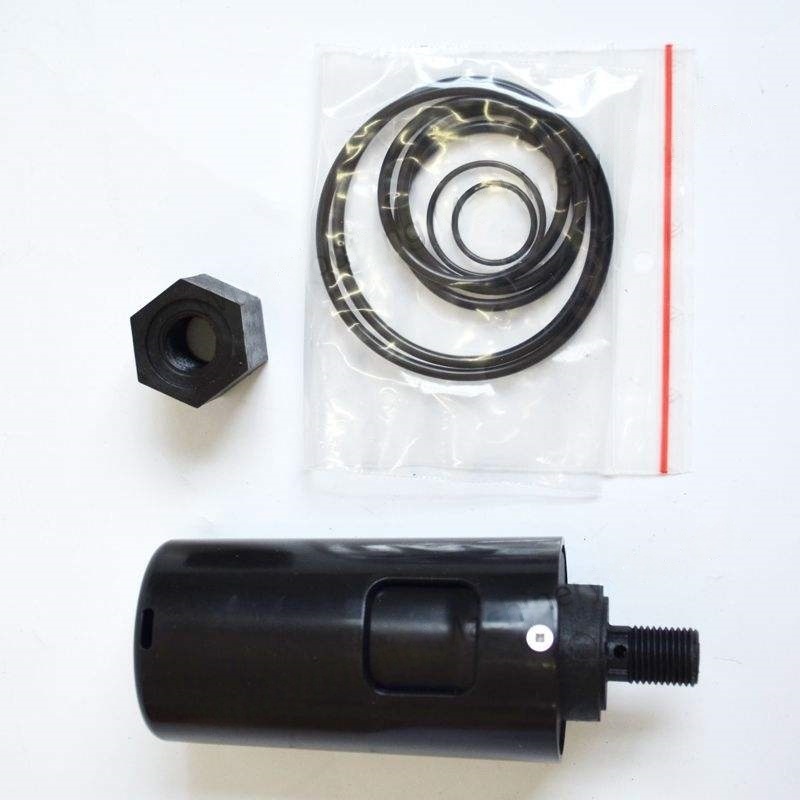

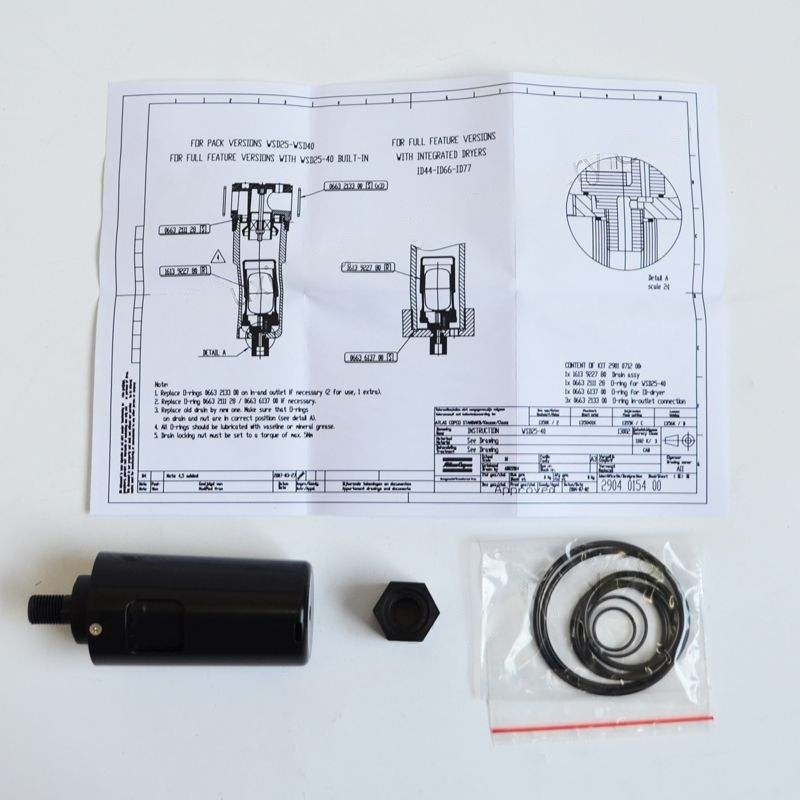

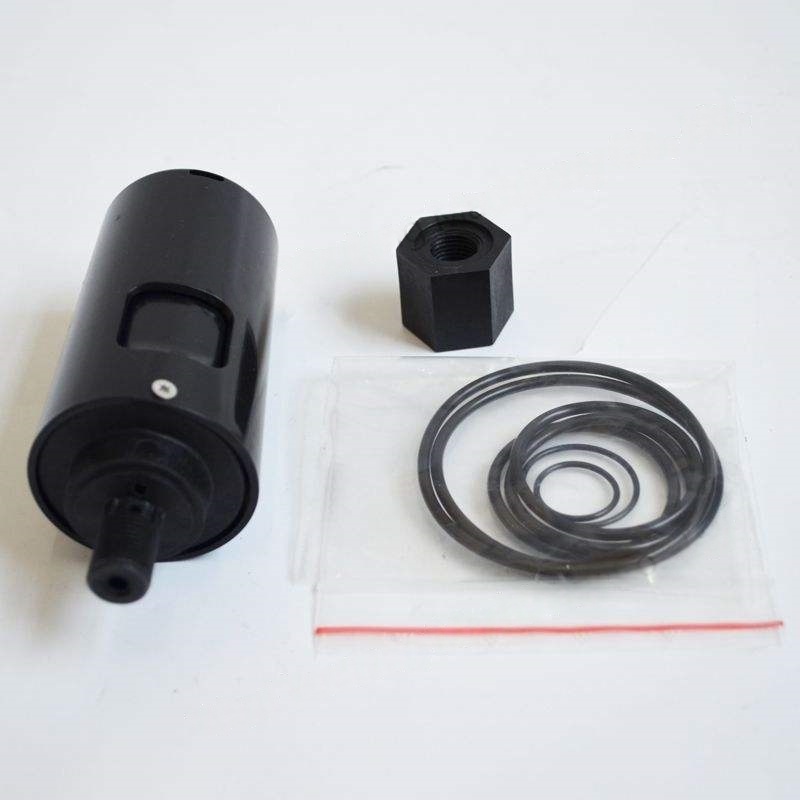

Atlas Copco EWD75 Electronic Drainer Valve Service Kit Komplet til skrue Air Compressor Industrial Part Model 2901063520

Kernekomponenterne, der typisk er inkluderet i vedligeholdelseskittet

Elektromagnetisk ventilenhed

Det er kernekontrolelementet i den elektroniske dræningsventil, der er ansvarlig for at modtage elektriske signaler og kontrollere åbningen og lukningen af ​​dræningskanalen. Hvis spolen brænder ud, eller ventilkernen sidder fast, vil den medføre, at dræningsventilen ikke fungerer korrekt.

Forseglingssæt

Inkluderet O-ringe, gummipakninger, stempelforseglinger osv., Bruges det til at sikre tætningens ydelse inde i dræningsventilen, hvilket forhindrer lækage af trykluft eller dårlig dræning. Disse komponenter er i kontakt med vanddamp og oliepletter i lang tid og er tilbøjelige til aldring og fiasko.

Filter / filterskærmbillede

Bruges til at filtrere urenheder, rust osv. I den trykluft for at forhindre dem i at komme ind i dræningsventilen og få ventilkernen til at blive tilstoppet eller slidt. Under vedligeholdelse skal filterskærmen rengøres eller udskiftes for at sikre, at vandpassagen er uhindret.

Dræningsventil kerne / stempel

Den vigtigste komponent, der kontrollerer åbningen og lukningen af ​​dræningsudløbet. Hvis det er slidt, deformeret eller fast, vil det forårsage ufuldstændig dræning eller kontinuerlig lækage, og regelmæssig inspektion og udskiftning er påkrævet.

Forår og nulstil elementer

Hjælpelastiske komponenter til ventilkernen til at nulstille. Efter langvarig brug kan de opleve reduceret elasticitet eller brud, hvilket påvirker følsomheden af ​​ventilkernens åbning og lukning.

Forbindelsesminaler / stik

Bruges til at forbinde kontrolkredsløbet. Hvis oxideret eller løs, vil det forårsage elektronisk kontrolfejl. Vedligeholdelsessættet indeholder normalt ekstra terminaler eller forbindelsesposter.

Relevante scenarier og vedligeholdelsespunkter

Almindelig fejlreparation: Velegnet til EWD75 -dræningsventiler, der har problemer, såsom manglende evne til at dræne automatisk, lækage eller unormal dræningsfrekvens. Ved at udskifte slidte komponenter kan funktionen gendannes, hvilket er mere økonomisk end at udskifte hele dræningsventilen.

Regelmæssig vedligeholdelse: Det anbefales at udføre forebyggende udskiftning ved hjælp af vedligeholdelsessættet i kombination med vedligeholdelsescyklussen for luftkompressoren (såsom hver 3-6 måned), især tætningskomponenterne og filterskærme. Dette kan reducere pludselige fejl.

Installationsforholdsregler:

Før vedligeholdelse skal strømforsyningen og luftkilden til luftkompressoren afskæres, og trykket i rørledningen skal frigøres for at undgå sikkerhedsfare.

Ved udskiftning af tætningskomponenterne skal installationsoverfladen rengøres for at undgå rester af urenheder, der påvirker tætningseffekten.

Når du samles, skal du være opmærksom på installationssekvensen af ​​komponenterne for at sikre en jævn bevægelse af ventilkernen uden at klæbe fast.

Efter vedligeholdelse skal du teste dræningsfunktionen og kontrollere for lækager eller unormal drift.
