1622706406 Atlas Copco

ATLAS COPCO luftkompressor temperaturreguleringsventilsæt

I. Sættets sammensætning og kernefunktioner

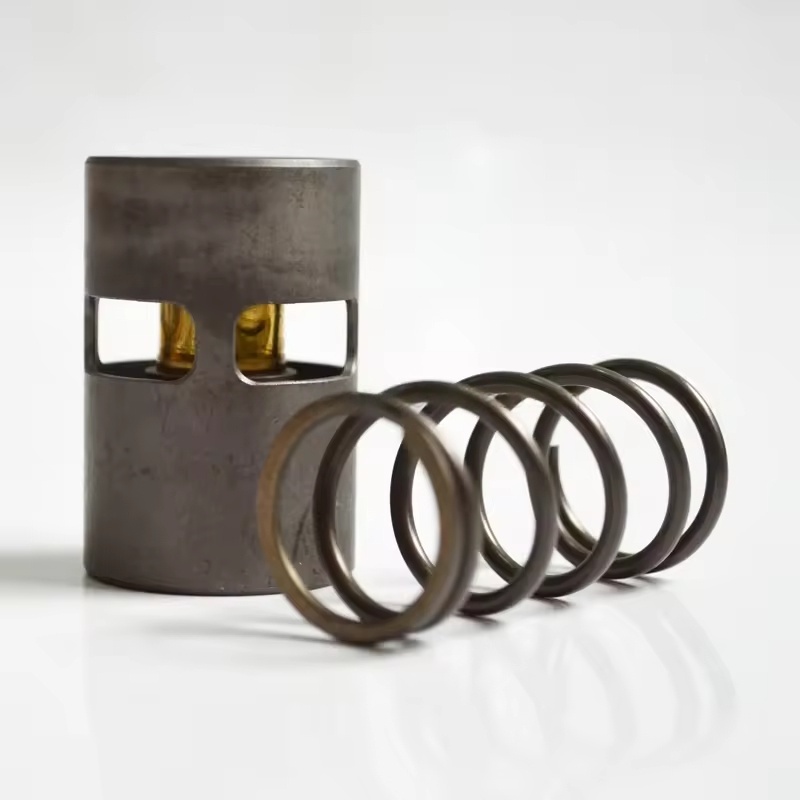

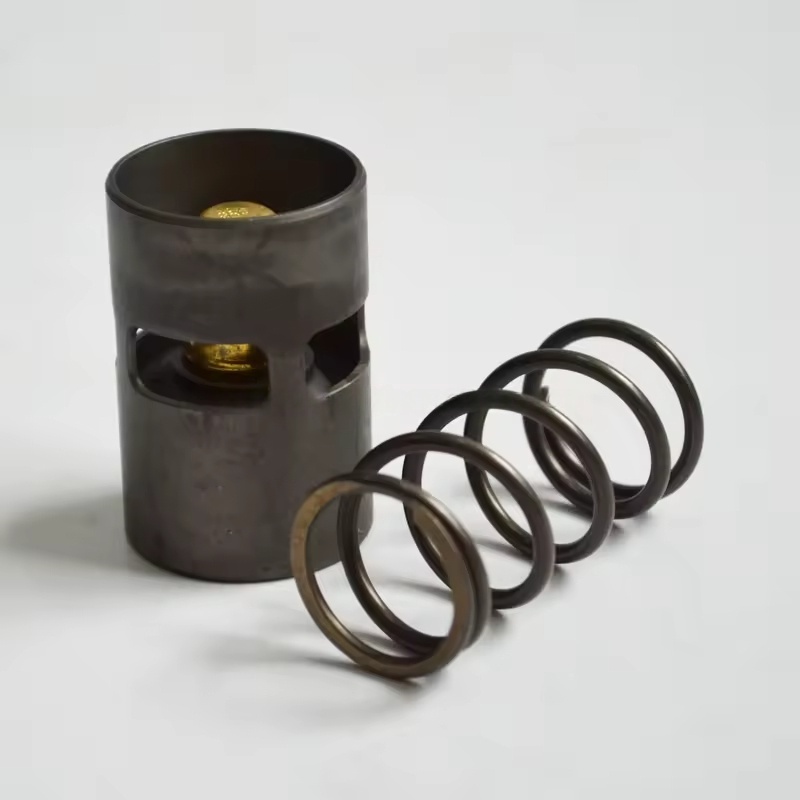

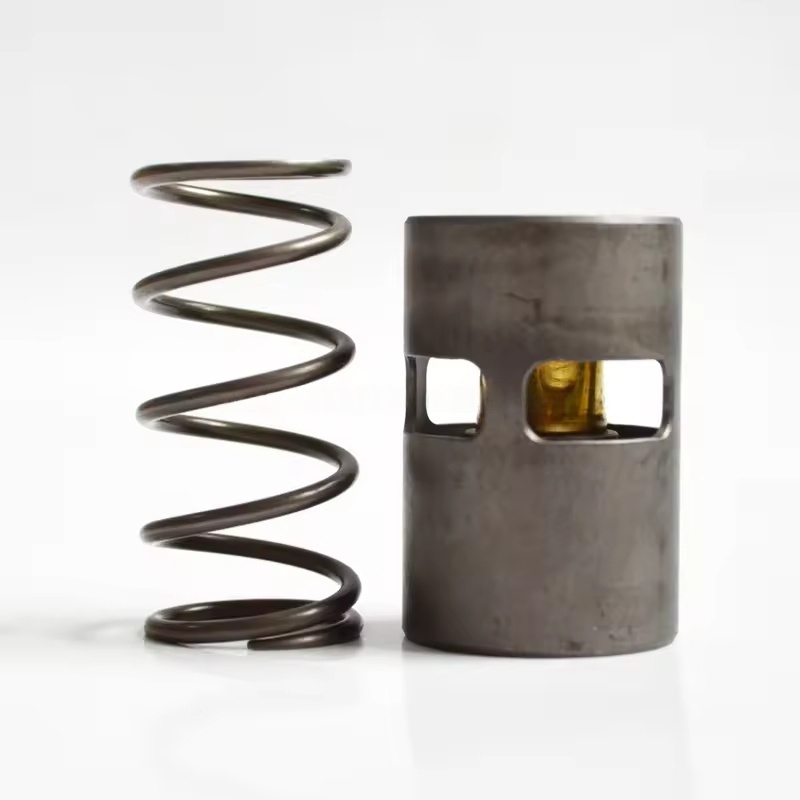

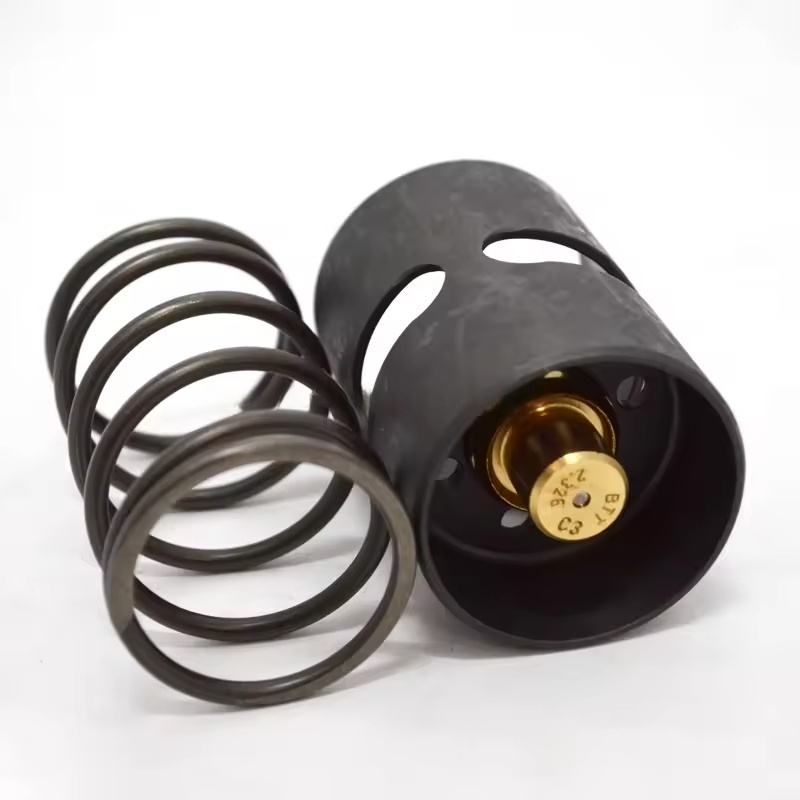

Hovedkomponenter: Inkluderer normalt temperaturreguleringsventilhuset (indeholder temperaturfølerelementet), ventilkerne, fjeder, tætninger (O-ringe, pakninger), bypass-rørledningssamlinger og installationstilbehør osv.

Arbejdsprincip: Gennem temperaturfølerelementet (såsom vokstemperaturfølende pære) registrerer det olietemperaturændringerne og justerer automatisk ventilkernens åbning:

Når olietemperaturen er lavere end den indstillede værdi, lukker ventilkernen kølekredsløbet, og smøreolien passerer gennem bypasset og kommer direkte ind i hovedenheden, hvilket hurtigt hæver olietemperaturen.

Når olietemperaturen når den indstillede værdi, åbner ventilkernen gradvist, og smøreolien kommer ind i køleenheden til afkøling før cirkulation, hvilket undgår for høj olietemperatur, der fører til forringelse af oliekvaliteten.

II. Tilpasningsegenskaber

Tilpasset til forskellige serier af luftkompressorer (såsom GA, ZR, ZT osv.) med olieflow, trykparametre og installationsplads for at sikre kontroltemperaturnøjagtigheden og matchning med enheden.

Materialevalg: bruger oliebestandige, højtemperaturbestandige metaller (såsom messing, rustfrit stål) og specialgummi, velegnet til langvarig nedsænkning af smøreolie og temperatursvingningsmiljøer.

III. Scenarier for udskiftning eller vedligeholdelse

Regelmæssig udskiftning: Det anbefales at udskifte hver 4000-6000 timer eller synkront med smøreolien for at forhindre slid på ventilkernen, ældning af temperaturfølerelementet og deraf følgende kontrolsvigt.

Fejlmanifestationer:

Olietemperaturen er konstant lav (under 80℃), muligvis på grund af ventilkernen, der sidder fast i bypass-positionen, hvilket forhindrer smøreolien i at trænge ind i køleenheden.

Unormalt høj olietemperatur (over 100 ℃), muligvis på grund af, at ventilkernen sidder fast i den lukkede position eller fejl i temperaturfølerelementet, hvor kølekredsløbet ikke åbner.

Lækage af olie, hovedsagelig forårsaget af ældning og beskadigelse af tætningerne.

IV. Nøglepunkter for udskiftning og installation

Forberedelser:

Sluk og afbryd strømforsyningen, slip olietrykket i rørledningen, vent på, at enheden er kølet af.

Forbered det kompatible originale fabrikssæt, skruenøgle, tætningsmiddel (om nødvendigt) og rengøringsklud.

Udskiftningstrin:

Fjern indløbs- og udløbsolierørledningerne fra temperaturreguleringsventilen, opsaml den resterende smøreolie.

Løsn de gamle ventilfastgørelsesbolte, fjern den gamle ventil, rengør oliepletter og fugemasserester på installationsoverfladen.

Kontroller, om den nye ventilsamling er intakt, udskift alle tætninger, installer den nye ventil i den originale fabriksretning (vær opmærksom på olieindløbs- og udløbsretningen).

Spænd rørsamlingerne og fikseringsboltene for at sikre ingen lækage.

Fejlretning og inspektion:

Start enheden og observer, om olietemperaturen ændrer sig inden for det normale område (80-95 ℃).

Kontroller, om der er olielækage ved ventilkomponenterne og rørgrænseflader, bekræft den følsomme reaktion af styretemperaturen.
