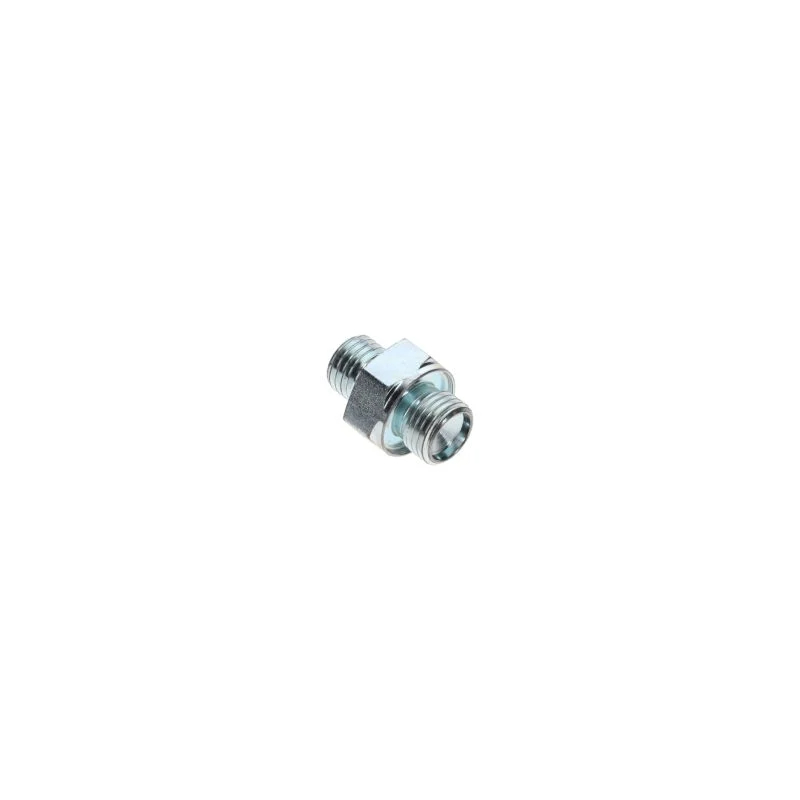

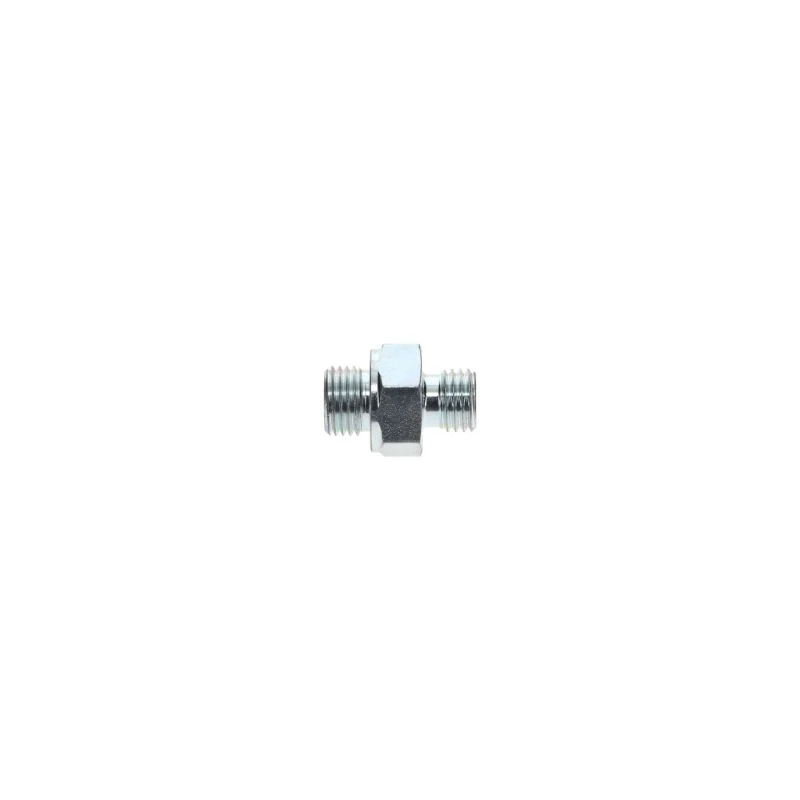

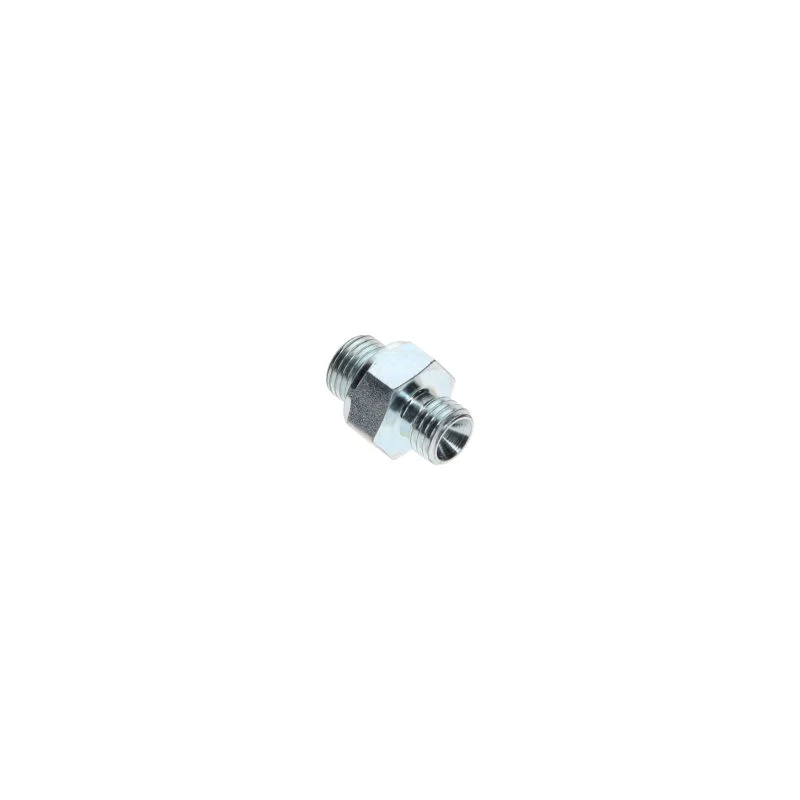

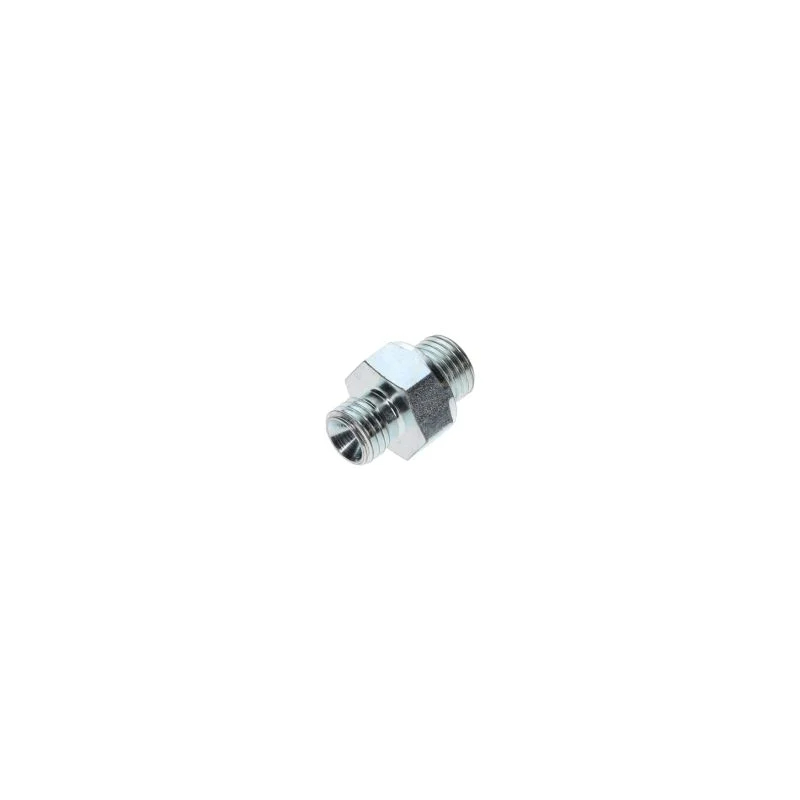

Original 1622486700 Atlas Copco Nipple M12X1,5 x G1/4 til olieinjiceret skruekompressor

Atlas copco -fastgørelsesmiddel

I. Grundlæggende parameterbetydninger

M12: Angiver, at boltens nominelle diameter er 12 mm (trådens vigtigste diameter, som er den maksimale diameter på den ydre tråd).

1,5: Angiver, at tonehøjden er 1,5 mm (den aksiale afstand mellem to tilstødende tråde), som er en fin-threaded type (den vigtigste tonehøjde på M12 er 1,75 mm).

Fin-thread-egenskaber: Sammenlignet med grove tråde har M12 × 1,5 flere trådtænder og bedre selvlåsende ydeevne, egnet til scenarier, der kræver anti-løsning, tætning eller hvor rummet er begrænset (såsom forbindelsen af ​​højtrykskomponenter i luftkompressorer for at reducere løsning forårsaget af vibration).

Ii. Almindelige materialer og styrke -kvaliteter

Luftkompressorbolte skal modstå vibrationer, temperaturændringer (fra normal temperatur til over 150 ℃) og en bestemt forbelastning. Valget af materiale og styrke er afgørende:

Materiale:

Normale forhold: lavt kulstofstål (såsom Q235), mellemstål med mellemstore kul (såsom 45 stål), egnet til ikke-korrosive områder med lav vibration.

Alvorlige forhold (høj temperatur, fugtighed, olie tåge): legeringsstål (såsom 40Cr, 35Crmo), høj styrke, træthedsmodstand; Rustfrit stål (såsom 304, 316), korrosionsbestandig, egnet til oliefrie luftkompressorer eller fødevarekvalitets luftkompressorer.

Styrkekarakterer:

Eksempel på markering: 8,8 klasse, 10,9 klasse (bolthovedet har normalt en markering).

Betydning: Antallet før decimalpunktet × 100 er trækstyrken (MPA), antallet efter decimalpunktet × 10 er udbytteforholdet (udbyttestyrke / trækstyrke).

8.8 Klasse: Trækstyrke 800MPa, udbyttestyrke 640MPa, velegnet til medium belastning (såsom forbindelse af luftkompressorhus).

10.9 Klasse: Trækstyrke 1000MPa, udbyttestyrke 900MPa, velegnet til høje belastninger (såsom forbindelse af cylinderhoved og cylinderlegeme ved højtrykspositioner).

III. Hovedtype og anti-trussel-metode

Hovedtype: Vælg baseret på installationsrum og værktøjskompatibilitet:

Hexagon Head (mest almindeligt): Ekstern hexagonhoved (GB/T 5782 Fuld tråd, GB/T 5783 Delvis tråd), der er egnet til stramning med en skruenøgle, der er vidt brugt.

Internt hexagonhoved: Hoved er et internt hexagonalt hul, der er egnet til områder med smalt rum (såsom intern rørledningsfiksering af luftkompressor) med større stramningsmoment.

Anti-loosening-foranstaltninger: Under luftkompressordrift er vibrationer stor, der kræves yderligere anti-loosening:

Fjedervaskemaskine: At stole på elastisk deformation for at generere forbelastning, hvilket forhindrer løsning (ofte anvendt under enkle forhold).

Anti-loosening møtrik: med nylonring (nylonlåsemøtrik) eller metalindsats gennem friktionskraft for at forhindre løsning, egnet til højfrekvente vibrationspositioner.

Trådklæbemiddel: Påfør anaerob lim (såsom loctite 243) på trådoverfladen, efter hærdning, danner klæbemiddelkraft, aftagelig og pålidelig anti-løsning.
