1. Ventilkroppen af den ikke-returventilmontering af luftkompressoren
Funktion: Som den ydre skal af hele forsamlingen rummer den de interne kernekomponenter og forbinder rørledningerne.
Materiale: Udvalgt baseret på arbejdstrykket og mellemstore egenskaber inkluderer almindelige materialer støbejern (egnet til forhold med lavt tryk), støbt stål (mediumhøjt tryk) og rustfrit stål (til ætsende miljøer såsom fødevare- og farmaceutiske industrier).
Struktur: Normalt i en lige gennem eller højre vinkel-type har den fluidkanaler indeni for at sikre glat luftstrømspassage.
2. Ventilkernen (ventilskiven) på den ikke-returventilmontering af luftkompressoren
Funktion: Kontrollerer retningen af luftstrømmen, der kun tillader envejsstrøm (fra luftkompressorudløbet til opbevaringstanken eller nedstrøms rørledninger) og forhindrer omvendt strømning.
Almindelige typer:
Lift Type Valve Core: bevæger sig op og ned langs ventilkropsaksen, har god tætningsydelse, der er egnet til rørledninger til små diameter.
Ventilkerne i svingtype: Åbner ved at dreje rundt om hængselsaksen, har lav modstand, der er egnet til scenarier med stor diameter.
Ventilkerne kerne: sæler gennem kuglenes selvvægt eller fjederkraft har en simpel struktur og hurtig respons.
Materiale: Mest lavet af slidbestandige metaller (såsom messing, duktilt jern), nogle højpræcisionsscenarier bruger ingeniørplast (såsom polytetrafluoroethylen) til at forbedre tætningspræstation.
3. Forseglingskomponenter i den ikke-returventilmontering af luftkompressoren
Funktion: sikrer lufttætheden, når ventilkernen er i kontakt med ventilsædet, hvilket forhindrer lækage.
Almindelige materialer:
Nitril Butadiene Rubber (NBR): God oliebestandighed, der er velegnet til almindelige luftkompressorsystemer.
Fluororubber (FKM): resistent over for høje temperaturer og kemisk korrosion, egnet til høj temperatur eller specielle medium miljøer.
Metalforseglingsoverflade: opnår forsegling gennem de præcisionsbemærkede metalkontaktoverflader, der er egnet til højtryk, høje temperaturforhold.
4. fjedre af den ikke-returventilmontering af luftkompressoren
Funktion: Sørg for reboundkraft for at få ventilkernen tæt fast ved ventilsædet, når der ikke er nogen fremadrettet luftstrøm, der opnår tætning.
Karakteristika: Forårelasticiteten skal matche systemets arbejdstryk - for meget elasticitet vil øge luftstrømningsmodstanden, for lidt kan føre til dårlig forsegling.
Materiale: normalt lavet af rustfrit stål for at forhindre rust og fiasko i fugtige eller olieagtige miljøer.
5. Ventilsæde for den ikke-returventilmontering af luftkompressoren
Funktion: danner et tætningspar med ventilkernen, der er den vigtigste kontaktoverflade for at forhindre omvendt luftstrøm.
Funktioner: Overfladen skal bearbejdes nøjagtigt (såsom polering) for at sikre pasform med ventilkernen, nogle ventilsæder kan udskiftes for let vedligeholdelse.

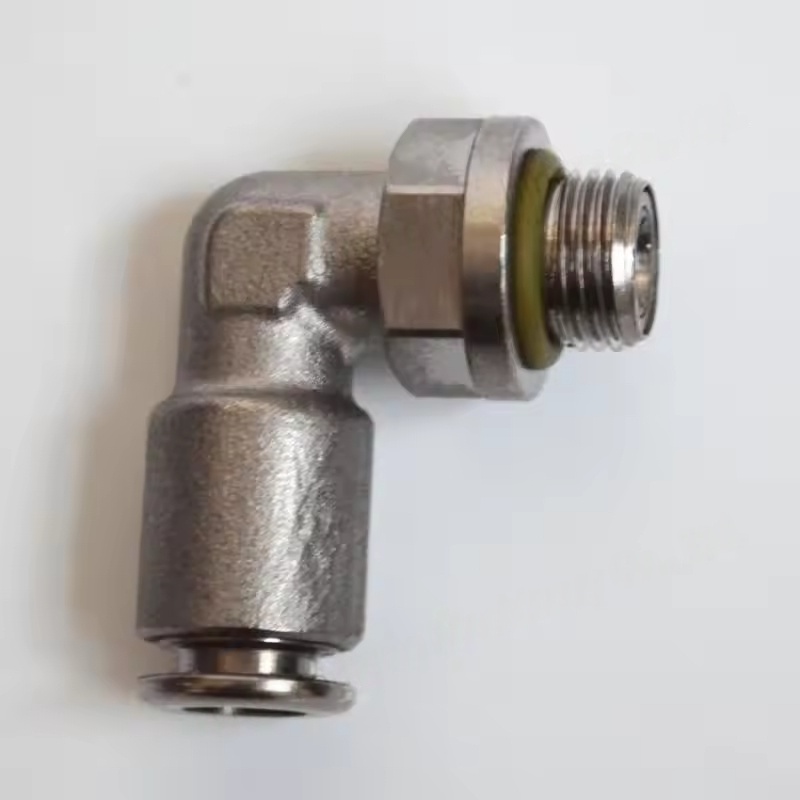

6. Forbindelsesgrænseflader på den ikke-returventilmontering af luftkompressoren
Funktion: forbinder luftkompressorudstødningsporten med de nedstrøms rørledninger (såsom opbevaringstanke, tørretumblere osv.).
Almindelige former:
Trådede grænseflader (intern tråd / ekstern tråd): såsom G -tråd, NPT -tråd, egnet til små diametre (≤DN50).
Flangegrænseflader: Velegnet til rørledninger til stor diameter, der giver fast forbindelse og stærk tætning.
Svejsegrænseflader: Velegnet til højtryksscenarier med høj vibration, der kræver professionel svejsningsinstallation.
Kernefunktioner i den ikke-returventilmontering af luftkompressoren
Forhindre tilbagestrømning: forhindrer den trykluft i opbevaringstanken i at flyde tilbage til luftkompressorens hovedenhed, når den stoppes, og undgå omvendt rotation af hovedenheden eller smøreolie skubbes ind i cylinderen.
Beskyt systemet: forhindrer kondensatvand eller urenheder fra nedstrømsudstyret (såsom tørretumblere, filtre) i at flyde tilbage i luftkompressoren, hvilket reducerer risikoen for fiasko.
Oprethold systemtrykket: sikrer stabiliteten af trykket i opbevaringstanken efter nedlukning og undgår hyppig opstart af luftkompressoren.
