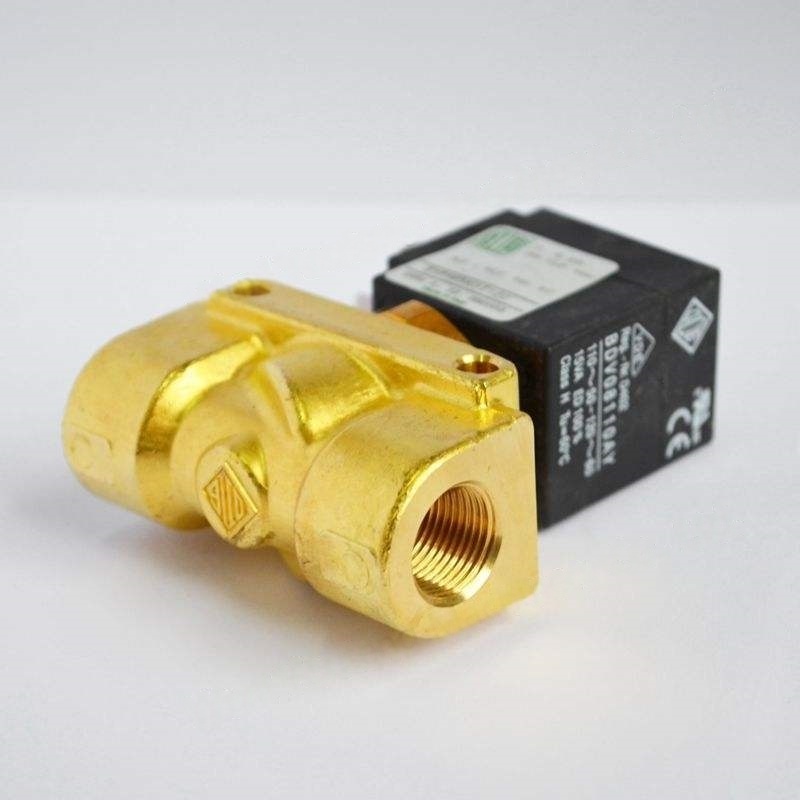

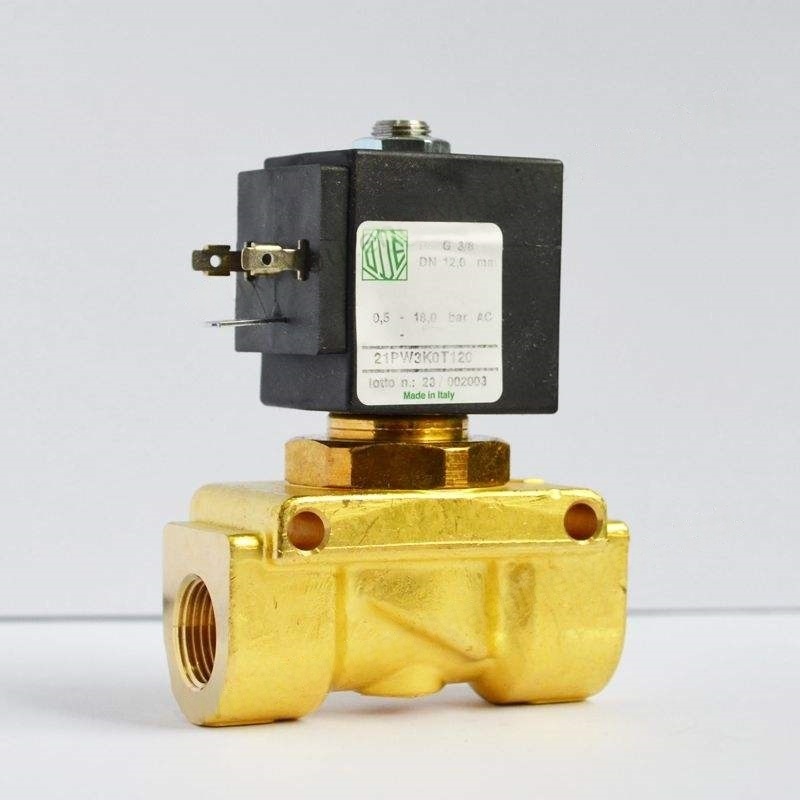

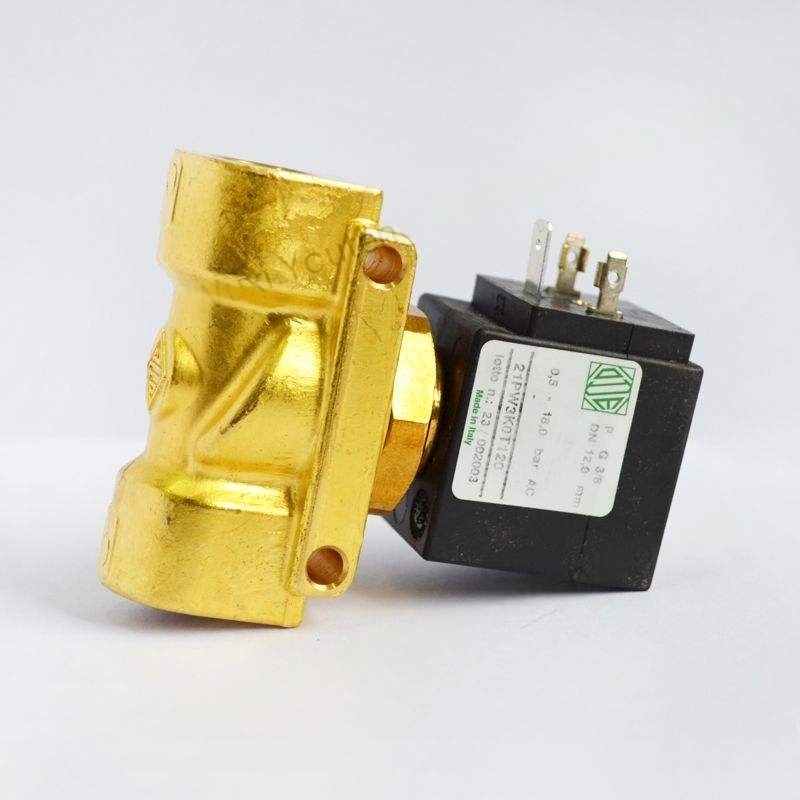

Atlas Copco Inverter Solenoid Valve GA37VSD Metal Model 1089058009 for industrielle kompressorer

Hovedfunktioner og formål

Regulering af dynamisk tryk

Luftkompressoren for variabel frekvens justerer motorhastigheden i realtid i henhold til efterspørgslen i den gasforbrugende ende, mens magnetventilen med variabel frekvens reagerer synkront på kontrolsystemets signaler. Ved at regulere indsugningsvolumenet (såsom kontrol af indgangsventilens åbningsgrad) og returolievolumen opretholdes systemtrykket altid inden for det indstillede interval, hvilket undgår tryksvingninger forårsaget af belastningsvariationer.

Indlæsning / losning af switching

Når gasbehovet ændres, modtager magnetventilen instruktioner fra den variable frekvenscontroller og skifter hurtigt ventilstatus:

Ved indlæsning åbnes indsugningskanalen for at give luft mulighed for at komme ind i komprimeringskammeret;

Ved losning er indtagelse eller udluftningskanal lukket, hvilket reducerer unødvendigt strømforbrug.

Hjælpekontrol til olie-gasseparation

I skruetype-variable frekvensfrekvensens luftkompressorer bruges nogle magnetventiler til at kontrollere returneringsoliestrømmen af ​​olie-gas-separatoren for at sikre, at smøreoliecirkulationen matcher komprimeringsprocessen, hvilket forbedrer effektiviteten af ​​oliegasseparation.

Sikkerhedsforbindelse

Forbundet med tryksensorer, temperatursensorer osv., Når der forekommer unormale forhold, såsom overtryk eller overtemperatur, kan magnetventilen hurtigt reagere ved at afskære indtagelsen eller åbne aflastningsventilen for at beskytte udstyrets sikkerhed.

Struktur og funktioner

Hurtig respons: Ved hjælp af højfrekvent elektromagnetisk drev er ventiltiden kort (normalt i millisekundområdet), der er i stand til at imødekomme kravene til hurtig hastighedsregulering i det variable frekvenssystem.

Modstandsdygtig over for medier: Ventilkropsmaterialet er for det meste kobber eller rustfrit stål, og tætningskomponenterne bruger oliebestandig og højtemperaturresistente gummi (såsom nitrilgummi, fluororubber), der er i stand til at tilpasse sig arbejdsmiljøet med olie-gasblanding i luftkomprimeringsmanden.

Tilpasningsevne: Spændingsspecifikationer er for det meste DC24V (kompatibel med den variable frekvenscontroller), grænsefladestørrelsen er designet i henhold til Air Compressor -modellen for at sikre en forseglet forbindelse med rørledningssystemet.

Design med lavt strømforbrug: Nogle vedtager energibesparende spoler for at reducere energiforbruget under langvarig effekt, i overensstemmelse med det energibesparende koncept om variabelt frekvenssystem.

Almindelige fejl og vedligeholdelse

Fast eller funktionsfejl

Årsager: Olie og urenheder i den trykluft klæber til ventilkernen eller ventilsædet, hvilket får ventilen til at ikke åbne eller lukke normalt; Spiral aldring eller løse ledninger.

Behandling: Demonter og rengør ventilens kerne og ventilsæde, fjern urenheder; Kontroller modstandsværdien af ​​spolen (normalt skal den være inden for det nominelle interval), reparere ledningerne eller udskift spolen.

Lækage

Årsager: Forsegling af komponenter slides eller alder, eller forseglingsoverfladerne i ventilkernen og ventilsædet ridset.

Behandling: Udskift oliebestandige tætningskomponenter, slib og reparation af tætningsoverfladen (i alvorlige tilfælde skal du udskifte ventilkroppen).

Svarforsinkelse

Årsager: Ustabil strømforsyningsspænding eller træthed af den indre fjeder i ventilkroppen.

Behandling: Kontroller strømforsyningslinjen for at sikre, at spændingen opfylder kravene; Udskift den ældre forår.
