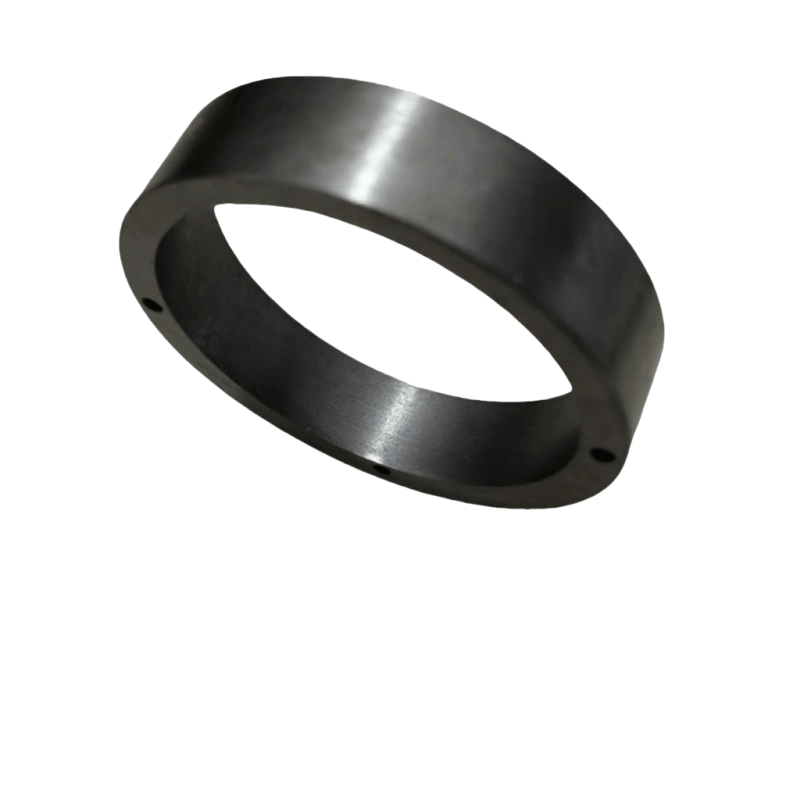

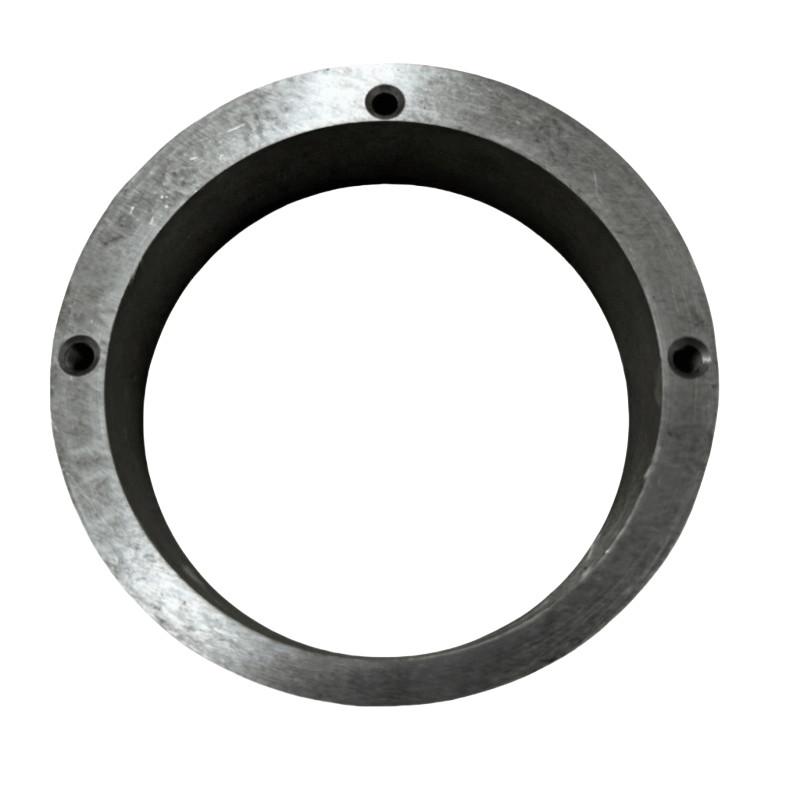

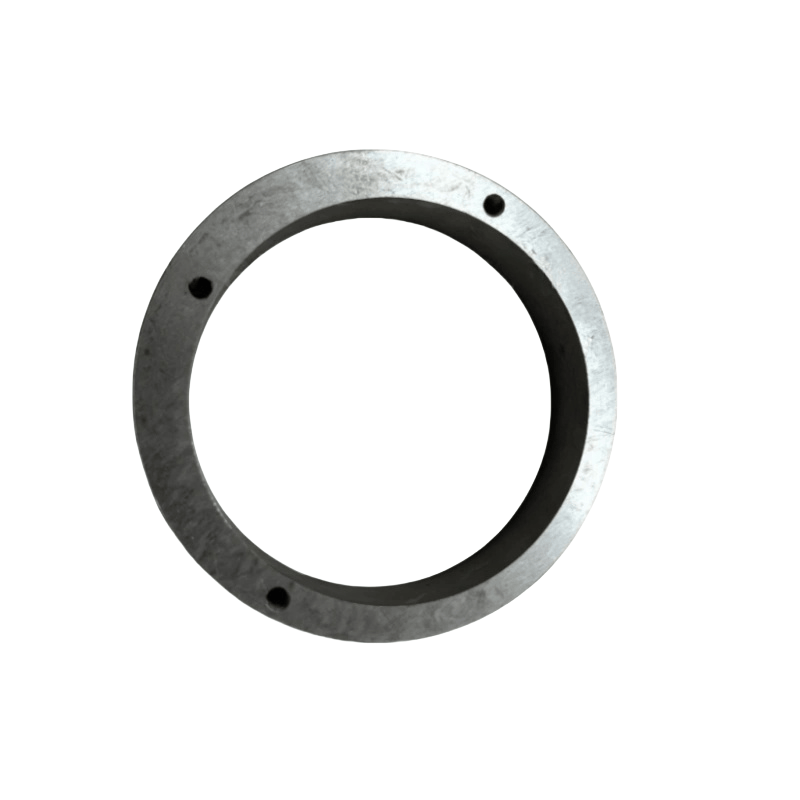

Atlas Copco Air Compressor Parts 1621578300 Excentrisk ring

Atlas Copcos excentriske ringhøstfunktioner

Specielle tætningsdele: I de ikke-cirkulære ledoverflader på luftkompressoren (såsom de ikke-cirkulære forbindelsespunkter mellem cylinderlegemet og slutdækslet og forbindelsespunkterne for uregelmæssige hulrum), fylder de specielle formede ringe hullerne og opnår tætning ved nøjagtigt at matche med kontaktoverfladerne, hvilket forhindrer gas eller olie lækage.

Præcis positionering og grænse: I de specielle installationspositioner for komponenter såsom rotorer, lejer og stempler kan de specielle formede ringe begrænse den aksiale eller radiale forskydning af komponenterne, sikre deres bevægelse inden for det designede interval og undgå interferens med andre dele.

Buffering og stødabsorption: Nogle elastiske materiale-formede ringe (såsom gummi eller kompositmaterialer) kan absorbere vibrationer og stød under komponentoperation, reducere støj og slid og beskytte de præcisions parringsdele.

Vejledning og understøttelse: I de ikke-standardbane for frem- og tilbagegående bevægelseskomponenter såsom stempler og glider kan de specielle formede ringe give stabile vejledende funktioner, hvilket sikrer, at bevægelsens nøjagtighed og glathed.

Almindelige typer og applikationsscenarier

Forsegling af specielle formede ringe

Struktur: Tværsnittet er for det meste trapezformet, kileformet eller uregelmæssige former med læber, og materialerne er normalt olieresistente gummi, polytetrafluorethylen (PTFE) eller metalovertrukne sammensatte materialer.

Anvendelse: Specialformede tætningsriller på slutdækslet af skrueluftkompressoren, ikke-cirkulære ledoverflader mellem cylinderdækslet og cylinderlegemet i stempeltypen luftkompressor, specielle grænseflader af olieparatoren osv.

Funktioner: Formen matches fuldstændigt med tætningsrillen, der opnår tætning gennem kompressionsdeformation, der er egnet til ikke-standardforseglingsoverflader.

Placering af specielle formede ringe

Struktur: Mest fremstillet af metal (såsom kulstofstål, rustfrit stål), tværsnittet kan være L-formet, T-formet eller trådt med præcise dimensionelle tolerancer.

Anvendelse: Axial placering af den dobbelte skrue rotor, gapjustering af lejesædet og boliger, komponentseparation i krumtaphuset osv.

Funktioner: god stivhed, høj dimensionel nøjagtighed (tolerance ≤ ± 0,02 mm), hvilket sikrer komponenternes relative positionsnøjagtighed.

Buffering af specielle formede ringe

Struktur: Lavet af elastiske materialer (såsom nitrilgummi, polyurethan), tværsnittet kan være hul eller have riller med en vis komprimeringskapacitet.

Anvendelse: Bufferingsområder mellem ventilplader og ventilsæder, mellem stemplet og cylinderdækslet, forbindelsespunkter for vibrationsutsatte komponenter.

Funktioner: Kan absorbere påvirkningsenergi, reducere hård kontakt mellem metaldele og lavere støj og slid.

Vejledning af specielle formede ringe

Struktur: Lavet af slidbestandige materialer (såsom kobberlegering, grafit-infiltreret støbejern), det indre hul eller den ydre cirkel er af ikke-standardformer (såsom elliptisk, ringformet med nøglepladser).

Anvendelse: Gensidig bevægelsesstyring af specielle formede stempler, understøtter dele af excentriske aksler osv.

Funktioner: Lav friktionskoefficient, god slidstyrke, hvilket sikrer glatheden i ikke-standardbevægelsesbane.

Nøgleparametre og materialer

Kerneparametre:

Formdimensioner: Skal matches fuldstændigt med hulrummet eller rillen i installationspositionen, inklusive dimensionerne af det specielle formede tværsnit (såsom længde, bredde, vinkel osv.).

Tolerancenøjagtighed: Især den dimensionelle tolerance og formpositionstolerance for parringsoverfladerne (såsom parallelisme, vinkelret), der direkte påvirker forseglings- eller placeringseffekten.

Arbejdsydelse: Vælg det passende materiale baseret på kravene til arbejdsvilkårene (f.eks. -20 ℃ ~ 150 ℃ Almindelig, trykresistens 0,7 ~ 2MPa, slidstyrke osv.).

Almindelige materialer:

Metalmaterialer: kulstofstål (til placering), rustfrit stål (til korrosionsbestandighed), kobberlegering (til slidbestandig vejledning), egnet til scenarier med høj styrke og høj præcision.

Ikke-metalmaterialer: Oliebestandig gummi (til tætning, buffering), polytetrafluorethylen (til forsegling af lavfriction), sammensatte materialer (såsom metal + gummikomposit, kombination af stivhed og elasticitet).

Installationspunkter

Installationsforholdsregler:

Installationspositionen for den specielle formede ring er unik, og den skal placeres strengt i henhold til samlingstegningen for at undgå installationsfejl eller forkert justering (nogle specielle formede ringe har retningsbestemmelse).

Før installationen skal du rense burrs og urenheder på parringsoverfladerne. For elastiske specielle formede ringe skal du undgå at bruge skarpe værktøjer til at gribe og forårsage ridser eller tårer. For specielle metalformede ringe skal der rettes opmærksomheden på clearance mellem dem. Hvis de er for stramme, kan det forårsage forsamlingsvanskeligheder eller komponentkampning; Hvis de er for løse, vil det påvirke placeringsnøjagtigheden.
