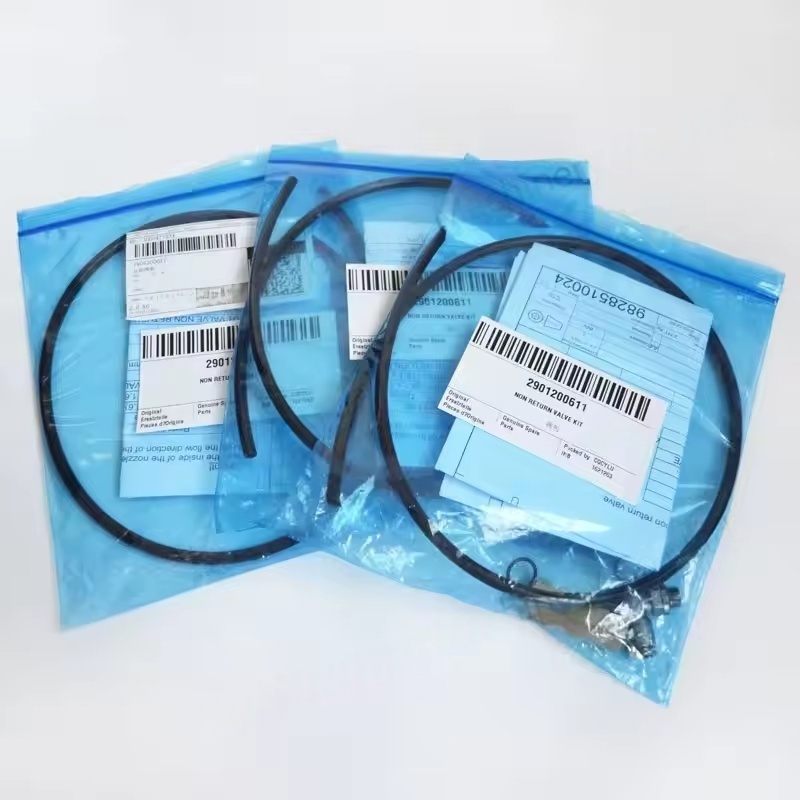

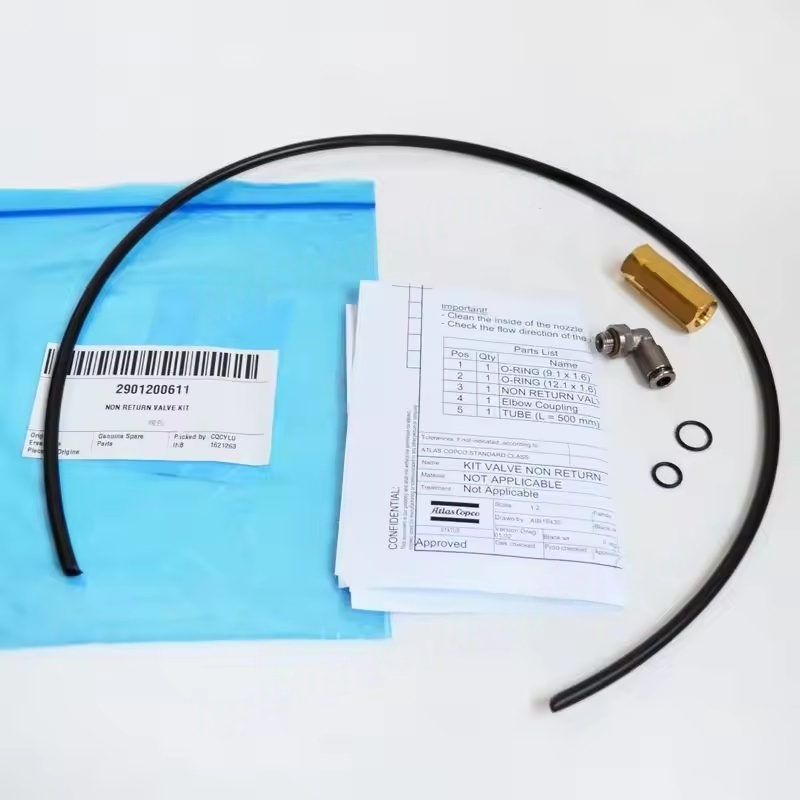

2901200611 ATLAS COPCO Non Return Valve Kit til olieindsprøjtet skruekompressor

1. Ventilkroppen af ​​den ikke-returventilmontering af luftkompressoren

Funktion: Som den ydre skal af hele forsamlingen rummer den de interne kernekomponenter og forbinder rørledningerne.

Materiale: Udvalgt baseret på arbejdstrykket og mellemstore egenskaber inkluderer almindelige materialer støbejern (egnet til forhold med lavt tryk), støbt stål (mediumhøjt tryk) og rustfrit stål (til ætsende miljøer såsom fødevare- og farmaceutiske industrier).

Struktur: Normalt i en lige gennem eller højre vinkel-type har den fluidkanaler indeni for at sikre glat luftstrømspassage.

2. Ventilkernen (ventilskiven) på den ikke-returventilmontering af luftkompressoren

Funktion: Kontrollerer retningen af ​​luftstrømmen, der kun tillader envejsstrøm (fra luftkompressorudløbet til opbevaringstanken eller nedstrøms rørledninger) og forhindrer omvendt strømning.

Almindelige typer:

Lift Type Valve Core: bevæger sig op og ned langs ventilkropsaksen, har god tætningsydelse, der er egnet til rørledninger til små diameter.

Ventilkerne i svingtype: Åbner ved at dreje rundt om hængselsaksen, har lav modstand, der er egnet til scenarier med stor diameter.

Ventilkerne kerne: sæler gennem kuglenes selvvægt eller fjederkraft har en simpel struktur og hurtig respons.

Materiale: Mest lavet af slidbestandige metaller (såsom messing, duktilt jern), nogle højpræcisionsscenarier bruger ingeniørplast (såsom polytetrafluoroethylen) til at forbedre tætningspræstation.

3. Forseglingskomponenter i den ikke-returventilmontering af luftkompressoren

Funktion: sikrer lufttætheden, når ventilkernen er i kontakt med ventilsædet, hvilket forhindrer lækage.

Almindelige materialer:

Nitril Butadiene Rubber (NBR): God oliebestandighed, der er velegnet til almindelige luftkompressorsystemer.

Fluororubber (FKM): resistent over for høje temperaturer og kemisk korrosion, egnet til høj temperatur eller specielle medium miljøer.

Metalforseglingsoverflade: opnår forsegling gennem de præcisionsbemærkede metalkontaktoverflader, der er egnet til højtryk, høje temperaturforhold.

4. fjedre af den ikke-returventilmontering af luftkompressoren

Funktion: Sørg for reboundkraft for at få ventilkernen tæt fast ved ventilsædet, når der ikke er nogen fremadrettet luftstrøm, der opnår tætning.

Karakteristika: Forårelasticiteten skal matche systemets arbejdstryk - for meget elasticitet vil øge luftstrømningsmodstanden, for lidt kan føre til dårlig forsegling.

Materiale: normalt lavet af rustfrit stål for at forhindre rust og fiasko i fugtige eller olieagtige miljøer.

5. Ventilsæde for den ikke-returventilmontering af luftkompressoren

Funktion: danner et tætningspar med ventilkernen, der er den vigtigste kontaktoverflade for at forhindre omvendt luftstrøm.

Funktioner: Overfladen skal bearbejdes nøjagtigt (såsom polering) for at sikre pasform med ventilkernen, nogle ventilsæder kan udskiftes for let vedligeholdelse.

6. Forbindelsesgrænseflader på den ikke-returventilmontering af luftkompressoren

Funktion: forbinder luftkompressorudstødningsporten med de nedstrøms rørledninger (såsom opbevaringstanke, tørretumblere osv.).

Almindelige former:

Trådede grænseflader (intern tråd / ekstern tråd): såsom G -tråd, NPT -tråd, egnet til små diametre (≤DN50).

Flangegrænseflader: Velegnet til rørledninger til stor diameter, der giver fast forbindelse og stærk tætning.

Svejsegrænseflader: Velegnet til højtryksscenarier med høj vibration, der kræver professionel svejsningsinstallation.

Kernefunktioner i den ikke-returventilmontering af luftkompressoren

Forhindre tilbagestrømning: forhindrer den trykluft i opbevaringstanken i at flyde tilbage til luftkompressorens hovedenhed, når den stoppes, og undgå omvendt rotation af hovedenheden eller smøreolie skubbes ind i cylinderen.

Beskyt systemet: forhindrer kondensatvand eller urenheder fra nedstrømsudstyret (såsom tørretumblere, filtre) i at flyde tilbage i luftkompressoren, hvilket reducerer risikoen for fiasko.

Oprethold systemtrykket: sikrer stabiliteten af ​​trykket i opbevaringstanken efter nedlukning og undgår hyppig opstart af luftkompressoren.
