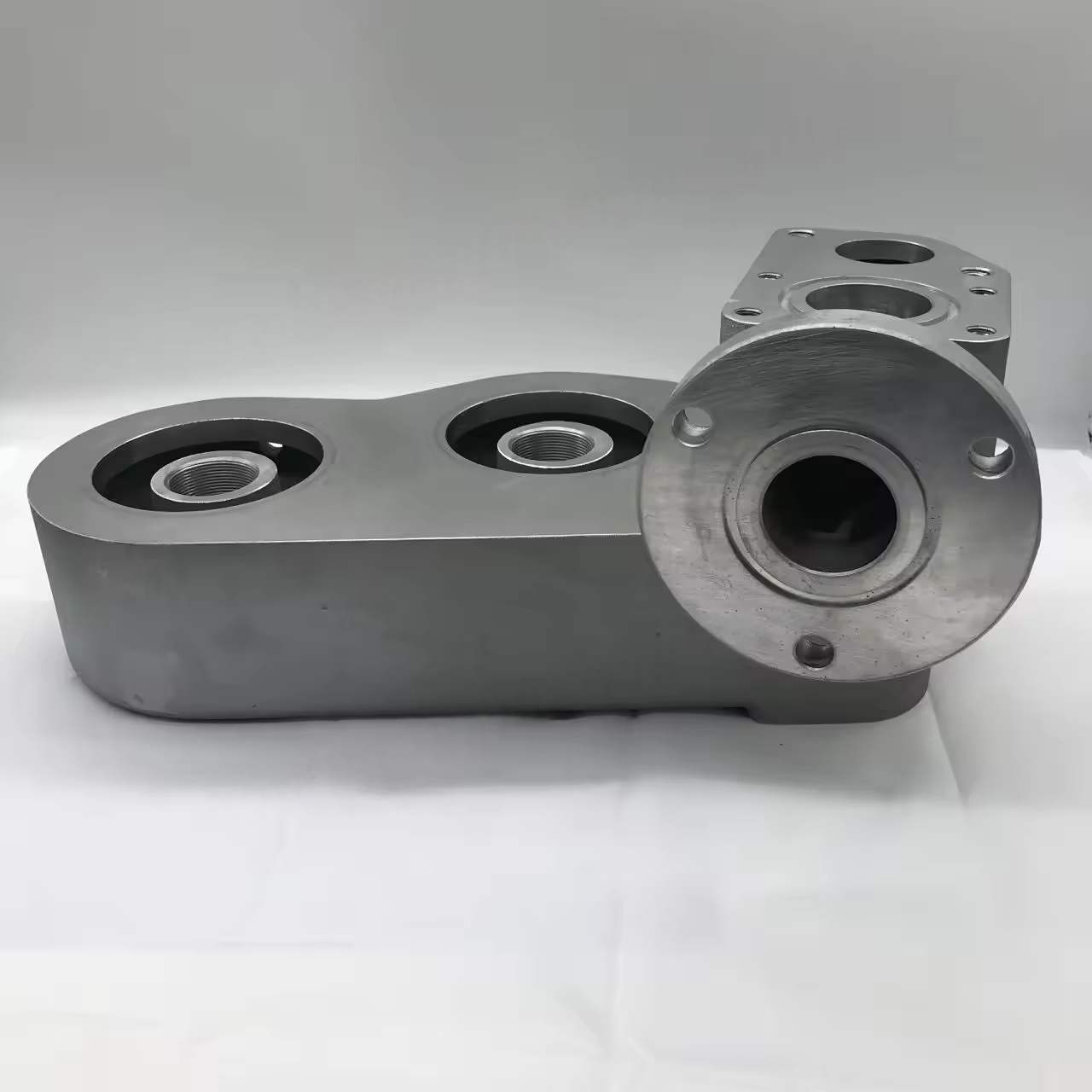

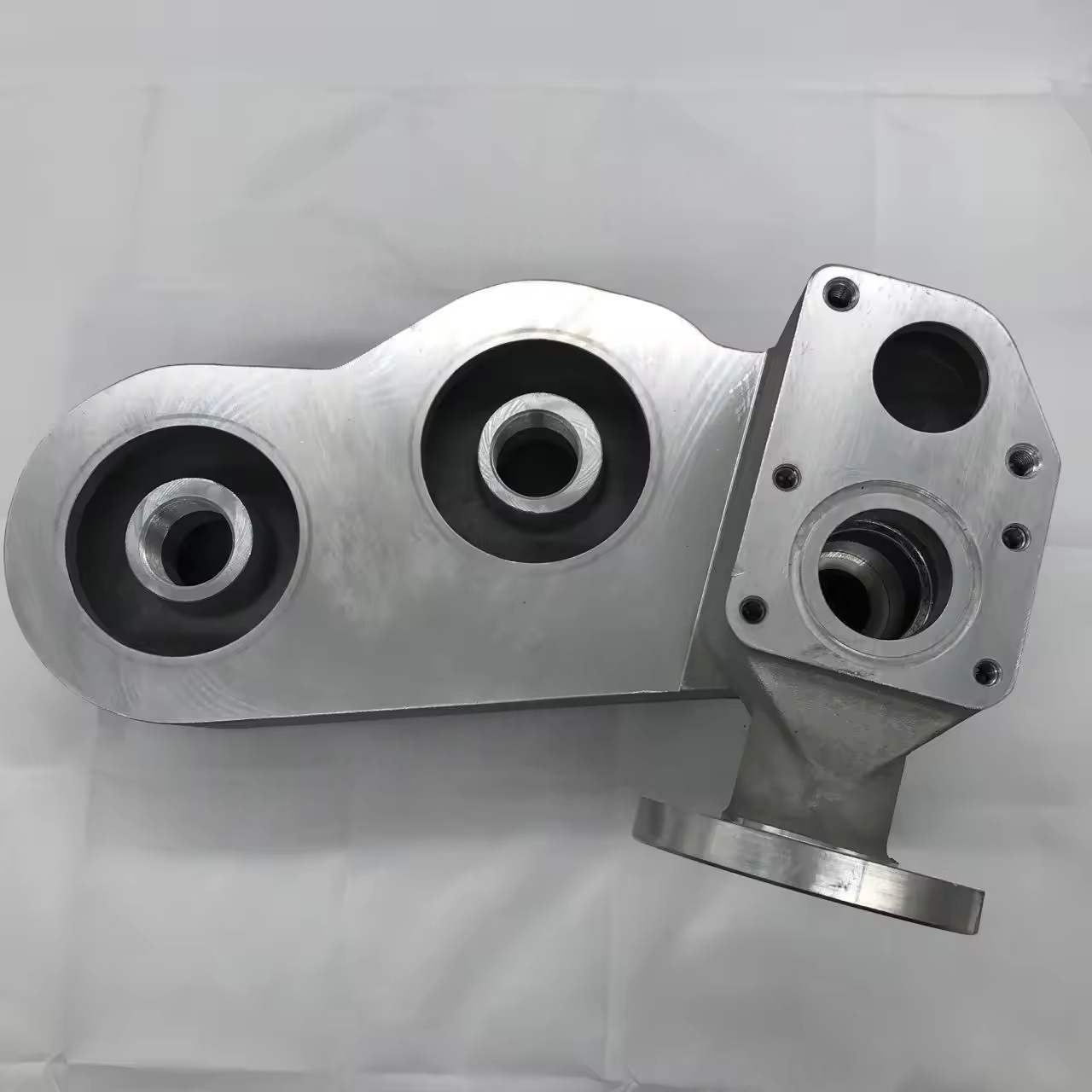

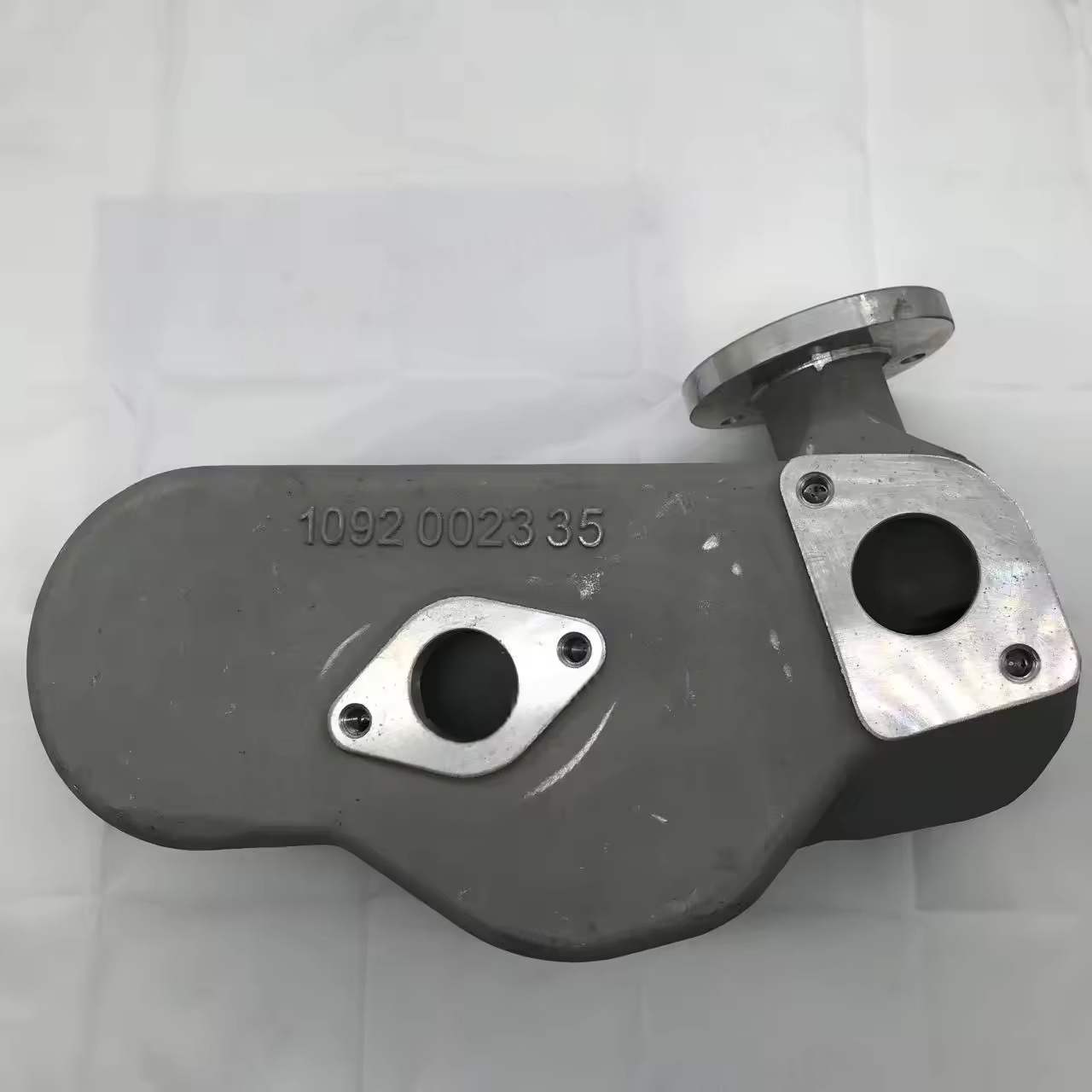

1092002335 Atlas Copco Air Compressor Oil Filter Housing Original

I. Hovedfunktioner af Atlas Copco Air Compressor Oil Filter Housing

Strukturel understøttelse: Rettet filterelementet og dannede et forseglet filtreringskammer for at sikre, at smøreolien kun kan filtreres gennem filterelementet.

Trykleje: Kan modstå arbejdstrykket for smøreoliecirkulationssystemet (normalt 0,4 - 1,0 MPa), hvilket forhindrer skallen i at revne på grund af overdrevent højt olietryk.

Vejledning til oliestrømning: Gennem det interne flowkanal -design, guider olien til jævnt at komme ind i filterelementet, undgå kortslutninger eller ujævn strømning og sikre filtreringseffektiviteten.

Forseglingsbeskyttelse: Kombineret med slutdækslet eller tilslutning af komponenter til dannelse af en tætning, hvilket forhindrer, at ufiltreret olie lækker eller filtreret olie fra at blive forurenet igen.

Ii. Materialer og fremstilling af atlas copco luftkompressoroliefilterhus

Almindelige materialer

Brug for det meste støbejern (såsom HT200) eller aluminiumslegering: støbejern har høj styrke og lave omkostninger, egnet til højtryksbetingelser; Aluminiumslegering er let og har god varmeafledning, mest brugt i små og mellemstore kompressorer.

Nogle avancerede modeller bruger ingeniørplast (forstærket nylon): stærk korrosionsmodstand, men kun anvendelig til lavtrykssystemer (≤ 0,6 MPa). Fremstillingsproces

Støbejernsboliger: Det er lavet af sandstøbning eller præcisionsstøbning, og den indre væg er bearbejdet for at sikre nøjagtigheden af ​​tætningsoverfladen.

Aluminiumslegeringsboliger: Det dannes for det meste ved støbning, og overfladen behandles med anodisering for at forbedre korrosionsbestandighed.

De vigtigste dele (såsom tætningsoverflade og gevindgrænseflader) skal bearbejdes nøjagtigt for at sikre pasformet tolerance (normalt it7-it9 klasse).

III. Nøglepunkter for Atlas Copco Air Compressor Oil Filter Housing Structure Design

Indløb og udløbsgrænseflader

De er normalt gevindforbindelser (såsom G1/2, G3/4) eller flangeforbindelser, og grænsefladetningen er designet i henhold til rørledningslayoutet for enheden (radial eller aksial), og en interferenspasning eller O-ring-rille er tilvejebragt inde for at opnå tætning.

Installationsstruktur for filterelement

Interne positioneringsstifter eller Snap -fastgørelsesmidler bruges til at sikre den nøjagtige installation af filterelementet og dets justering med forseglingsoverfladen på huset.

Nogle designs inkluderer fjedre eller fastholdelsesdæksler for at komprimere filterelementet for at forhindre, at det løsner under olietrykchok.

Integral Bypass Valve

De fleste huse er reserveret til installationshuller til bypass-ventiler, og en fjedertype bypass-ventil (åbningstryk 0,3-0,5 MPa) er internt installeret, hvilket danner en trykforskel sensingskanal med filterelementet indløb og udløb.

Styrke design

Husets vægtykkelse beregnes baseret på arbejdstrykket (normalt 3-8 mm), og afrundede hjørner bruges i hjørnerne for at undgå stresskoncentration.

Modeller med højtryk skal gennemgå en hydraulisk test (1,5 gange arbejdstrykket, hvilket opretholder trykket i 30 minutter uden lækage).

Iv. Almindelige problemer og vedligeholdelse af Atlas Copco Air Compressor Oil Filter Housing

Lækage

Årsager: Forsegling af overflade ridser, aldring af O-ring, gevindløsning eller deformation af boliger.

Behandling: Udskift tætningselementet, regrind tætningsoverfladen, spænd i henhold til det specificerede drejningsmoment; Hvis huset deformeres, skal du udskifte det som en helhed.

Revner eller brud

Årsager: Overtryksoperation (såsom svigt i bypass -ventilen), materielle defekter, ujævn kraft under installationen (såsom med magt skrue ind i rørledningen).

Behandling: Stop straks maskinen og udskift huset, undersøg årsagen til overtryk (såsom systemblokering, sikkerhedsventilfejl).

Intern rustning

Årsager: Langvarig mangel på udskiftning af smøremiddel fører til korrosion med sure stoffer, eller der blev ikke udført nogen rustforebyggelsesbehandling inde i huset.

Behandling: Rengør det rustne område, udskift med kompatibelt standard smøremiddel; Hvis det er hårdt rustet, skal du udskifte huset.
